SSJ8-11高精度時間繼電器的使用方法及工作原理-上海上繼科技有限公司

發表時間:2019-04-01 16:26 瀏覽次數:441 〖返回〗

SSJ8-11時間繼電器用途:

SSJ8-11B高精度時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流、交流電路中作為延時控制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。

SSJ8-11時間繼電器工作原理:

本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。

 繼電器一旦施加額定電壓,內部瞬動繼電器動作并出口,同時使晶體起振,產生時鐘脈沖,經分頻后由計數器計數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動執行繼電器動作出口。

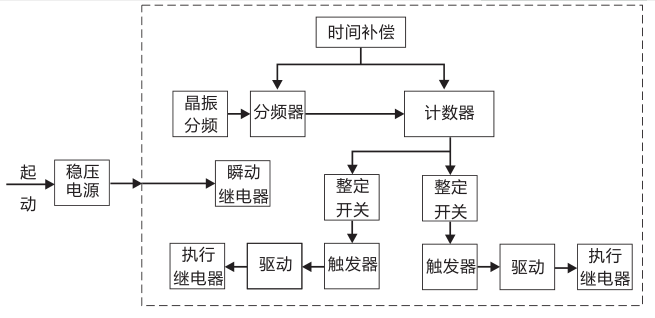

原理圖

使用方法:

動作時間整定由獨立的兩組三位8421碼撥盤開關構成,其整定公式為:t=KxT(s)(其中K為整定系數,T為撥盤開關的整定數字)。例如:對SSJ8-21A,K值為0.01,若將T整定為357,則整定時間為0.01X357=3.57(s);再如將T整定為009,則整定時間為0.01X9=0.09(s)


上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438



{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
