SSJ-42A型時間繼電器的相關參數及接線圖-上海上繼科技有限公司
發表時間:2019-03-28 12:36 瀏覽次數:414 〖返回〗一、動作電壓及返回電壓:
在基準條件下,直流繼電器動作電壓不大于額定值的70%;交流繼電器動作電壓不大于額定值的80%。在基準條件下,繼電器的返回電壓不小于額定值的5%。
1、 延時準確度:在基準條件下,繼電器延時觸點整定誤差及一致性不大于±0.1%整定值+3ms。
2、 變差:當環境溫度在-10~50℃范圍內變化時,任一延時整定點上整定誤差及一致性不大于±1%整定值+5ms。在輸入電壓極限變化范圍內,任一延時整定點上整定誤差及一致性不大于±0.1%整定值+6ms 。
3、 功率消耗:
AC 380V為20VA;AC或DC 220V為15VA (W);AC 127、110V,DC 110V為8VA (W);DC 48V為3W,DC 24V為2W。
4、 絕緣電阻:不小于300MΩ。
5、 介質強度:能承受交流2kV (有效值) 50Hz試驗電壓,歷時1min的試驗。
6、 沖擊電壓試驗:繼電器各導電電路連在一起,對外露的非帶電金屬部分或外殼之間應能承受波形為標準雷電波、幅值為5kV的沖擊試驗,無絕緣損壞現象。
7、 在電壓不大于250V,電流不大于2A的直流有感負荷電路 (τ= 5±0.75ms) 中,繼電器觸點斷開容量為50W;在電壓不大于250V,電流不大于3A的交流電路(cosφ=0.4±0.1)中斷開容量為250VA。
8、 繼電器輸出觸點長期允許接通電流5A。
9、繼電器輸入激勵量為額定值時,觸點電路在3.8.1條規定負荷下,能可靠動作及返回,其電壽命次數為1×104次。
10、 機械壽命為1×105次。
11、 重量 繼電器重量約為0.5kg。

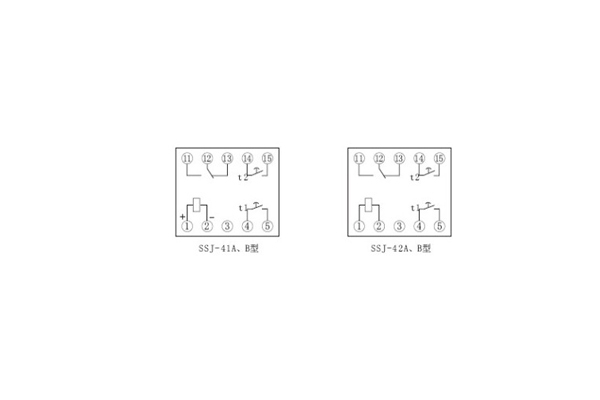

12:接線圖:
二、整定方法
繼電器分單延時和雙延時兩種。對于單延時繼電器,只有一組三位BCD碼撥盤開關,將三位撥盤開關的置數乘以級差,即為整定時間。例如:三位數置于888,則整定時間為888×0.01=8.88s。對于雙延時繼電器,有二組獨立的三位BCD碼撥盤開關,整定方式與單延時相同,上面一組用來整定t1,下面一組用來整定t2。若用戶要求按滑動觸點方式供貨,則繼電器上面一組整定開關t1用來整定終止觸點的延時,下面一組整定開關t2用來整定滑動觸點的延時。
三、使用與維護:
1、 在使用前應檢查所接電源是否與繼電器銘牌標志相符,引出端子連接是否正確。
2、 繼電器采用CMOS集成電路元件構成,在調試使用過程中應按照有關要求進行,例如所接儀器必須良好接地等。
3、 在運行過程中,綠色發光二極管燃亮,表示電源接通,同時瞬動中間繼電器動作。紅色發光二極管燃亮,表示延時結束,延時觸點已動作。
4、 在調整繼電器定值時,必須使輸入端斷電,嚴禁帶電拔插內部元件。
5、隨產品一起供應的有:
a. 產品合格證;b. 按合同規定供應的備品、備件及安裝附件。
