SSJ8-11時間繼電器的相關參數及接線圖-上海上繼科技有限公司
發表時間:2019-04-01 16:24 瀏覽次數:540 〖返回〗主要技術參數:
1、延時范圍
A:0.04~9.99s級差為0.01s
B:0.1~99.9s級差為0.1s
C:1~999s級差為1s
D:1~999m級差為1m
E:1~999H極差為1H
2、延時一致性在基準條件下:
A、延時整定為0.04s~0.99s時,一致性不大于3ms;
B、延時整定大于或等于1s時,一致性不大于(0.1%整定值+3ms);
3、延時整定誤差在基準條件下,平均誤差不大于(0.1%整定值±3ms)。
4、返回時間:繼電器返回時間不大于25ms。
5、功耗:在額定電壓下,繼電器功率消耗不大于10W。
6、觸點性能:在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms的直流電路中,斷開容量為30w;在電壓不超過250v,電流不超過5A,功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為250VA。 繼電器的電壽命為104次。
7.介質強度:
繼電器各導電路對外露的非帶電金屬部分及外殼之間,應能承受2kV(有效值), 50Hz的交流試驗電壓,歷時1min的試驗,應無絕緣擊穿或閃絡現象。

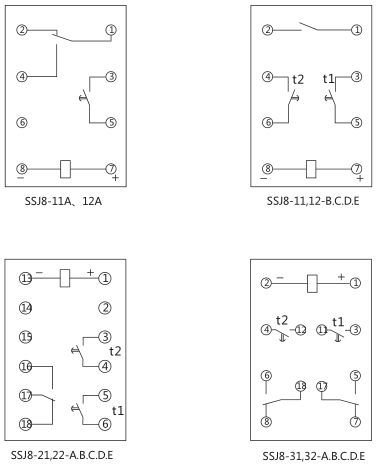

內部接線及外引線接線圖:
上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089 QQ:1932551438
{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
