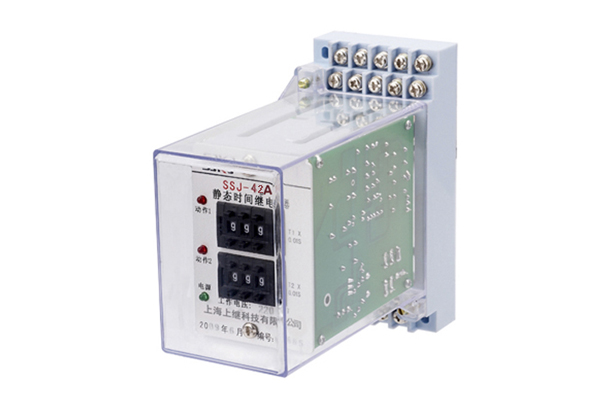

SSJ-42A型時間繼電器的說明書及動作原理-上海上繼科技有限公司
發表時間:2019-03-28 12:38 瀏覽次數:402 〖返回〗概述:
SSJ-40系列時間繼電器作為延時控制元件, 適用于各種繼電保護裝置及自動控制系統中,特別是對時間測量要求精度高和配合時間級差小的場合。
繼電器的外形結構、端字接線和工作方式與DS系列時間繼電器完全相同,只是時間整定范圍更寬,更方便、直觀。按動銘牌上的三位撥盤開關,其置數乘以時基0.01s或0.1s,即為整定時間,而且改變整定值無需進行校驗。

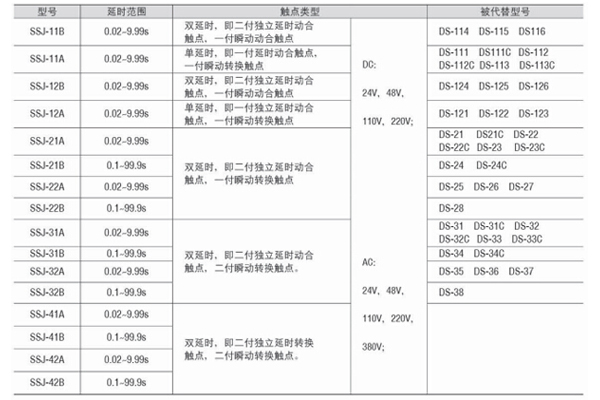

繼電器可直接置換DS-30系列時間繼電器 如下:
動作原理:
繼電器為靜態式數字時間繼電器,由石英晶體振蕩器產生標準時基訊號,采用CMOS集成電路構成邏輯回路,通過一組或兩組三位BCD碼撥盤開關整定延時值繼電器無需輔助電源,平時不帶電,當施加額定電壓時,繼電器動作,輸出瞬動觸點,同時晶體起振,產生時鐘脈沖,經分頻后輸入計數器,當計數值達到撥盤開關置數時,電路符合,出口繼電器動作,輸出延時觸點。由于雙延時繼電器裝有兩組獨立整定延時值的開關,并各自驅動一個出口繼電器,因此實現了獨立的雙延時功能。如用戶要求輸出延時滑動觸點,訂貨時可特別注明,并提出滑動觸點閉合持續時間。
上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089 QQ:1932551438
{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
