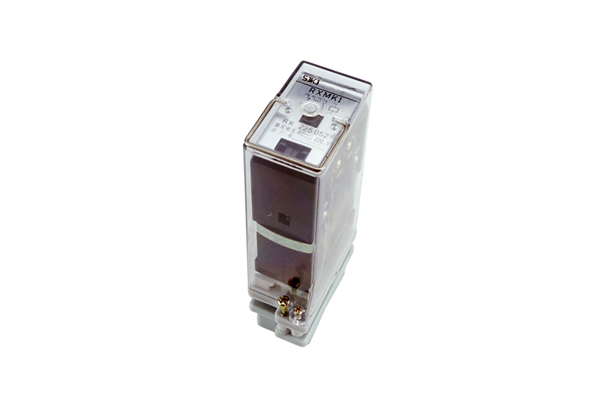

RXMK1型大容量交流中間繼電器的動作原理及相關參數-上海上繼科技有限公司
發表時間:2019-04-01 15:24 瀏覽次數:342 〖返回〗一、特點:
1、體積小,觸點斷開容量大。
2、線圈為交流激磁。
3、技術推薦:新裝柜子可選用標準35mm,G型導軌安裝板前接線殼體。其接線端子號與老型一樣,無需更改圖紙圖號可直接替用。
二、動作原理:
RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及短路環三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。
三、技術數據:
1、動作電壓:<80%額定電壓。
2、返回電壓:>15%額定電壓。
3、動作時間:≤20ms。
4、線圈功率:6VA。
5、觸點斷開容量:AC:V≯250V,I≯10A(功率因數為0.4)時,容量為1000VA。DC:V≯250V,I≯(L/R=40MS)時,容量為100W。

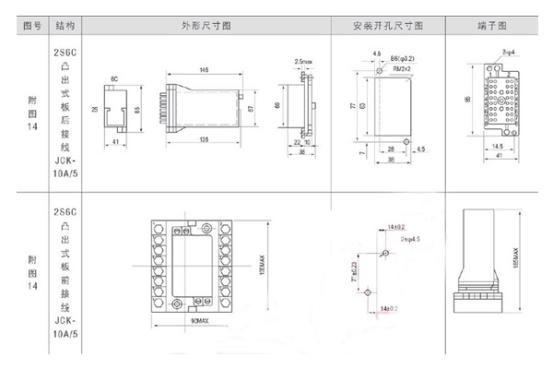

四、外形及安裝尺寸:
上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089 QQ:1932551438
{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
