SSJ-12B靜態時間繼電器原理及接線圖介紹-上海上繼科技有限公司
發表時間:2019-04-01 15:26 瀏覽次數:404 〖返回〗一,產品構成及工作原理
1, 本繼電器延時精度遠高于DS型電磁式時間繼電器,能滿足電力系統繼電保護中縮短保護時間級差的要求,是目前時間繼電器理想的更新?lián)Q代產品。該繼電器外形結構及內部接線,工作方式,整定范圍與DS型時間繼電器相同,僅整定方式不同,撥碼開關的三位數乘以0.01S或0.1S時間時基即為整定時間。改變整定值無需進行效驗。
2, 本繼電器為動作延時型數字時間繼電器,由進口CMOS集成電路構成,繼電器有振蕩器,分頻器和三級脈沖計數器組成,通過BCD碼撥碼開關整定延時值。
3, 繼電器通常不帶電,施加額定電壓后,繼電器內部瞬動繼電器動作,同時晶振起振,產生時鐘脈沖,經分頻后由計數器計脈沖數,當所計脈沖數達到延時整定值時,觸發器翻轉,驅動出口繼電器動作,實現所需延時。由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時值也嚴格符合整定值,具有極高的精度。
4, 繼電器的雙延時回路延時相對獨立,并各自驅動一個執行繼電器,所以兩個執行繼電器的動合觸點按延時長短,可作為繼電器的終止和滑動觸點使用。但滑動觸點閉合后,其閉合狀態一直保持到繼電器失電返回為止。

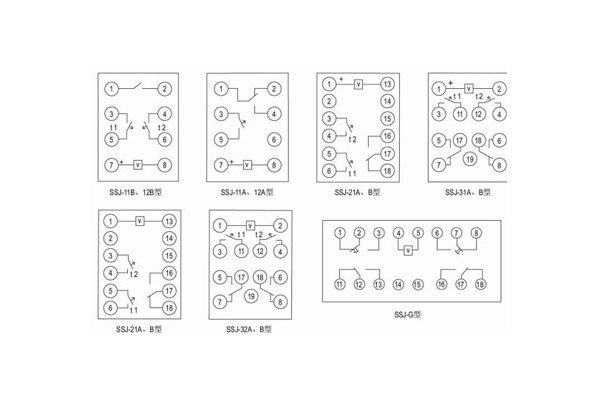

二、SSJ-12B靜態中間繼電器內部接線圖及外部接線圖
