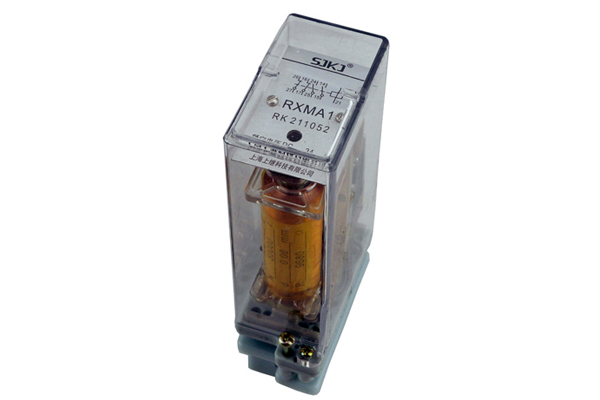

RXMA1型中間繼電器

一、結構特點

1、能提供多至7付動合或動斷以及轉換觸點，結構緊湊。

2、通過罩殼上的小孔撥動銜鐵可以試驗觸點動作情況。

3、線圈激勵有交流和直流兩種。

二、動作原理

RXMA1中間繼電器為電磁拍合式結構，由電磁系統、接觸系統二部分組成。當線圈通電時，通過鐵芯產生磁場吸合吸片，由吸片帶動簧片，使觸點回路轉換。觸點采用雙觸點接觸，具有接觸電阻小，接觸可靠性強，斷開負荷容量大等優點。吸片設計時慣量很小，所以該繼電器能耐受一定量的沖擊及振動，并能耐受中等地震波的沖擊。繼電器外殼采用引進的 Combiflex結構。

三、技術數據

1、動作電壓：DC.<70%額定電壓。

2、返回電壓：DC.>5%額定電壓。

3、動作時間：動合觸點≯40ms，動斷觸點≯30ms。

4、線圈功耗：<2W

5、觸點長期允許通過5A電流

當通過電流的時間<200ms，允許通過90A電流；

當通過電流的時間為1s時，允許通過50A電流.

6、觸點斷開能力：AC:250V時為5A(功率因數>0.4)為 250VA。DC:250V時為2A(L/R=40ms)為45W。

7、絕緣耐壓：50Hz，1min，2kV。

8、沖擊電壓：5kV。

9、能承受 5-15Hz中等震級的地震波沖擊。
