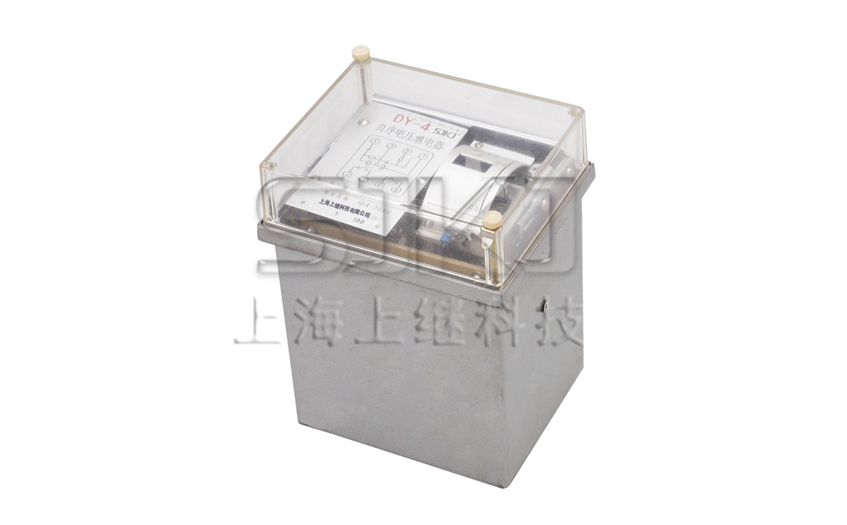

DY-4繼電器_DY-4負序電壓繼電器_接線圖

產品概述

DY-4負序電壓繼電器應用范圍


DY-4負序電壓繼電器用于發電機和變壓器的繼電保護線路中,作為電壓閉鎖元件,它反應不對稱故障時線路電壓的負序分量。

產品參數

DY-4負序電壓繼電器主要技術參數


●額定電壓:線電壓100V、173V、50Hz。

●整定范圍:6~12V、10.4~20.8V。

●返回系數:不小于0.8。

●功率消耗:不大于20VA。

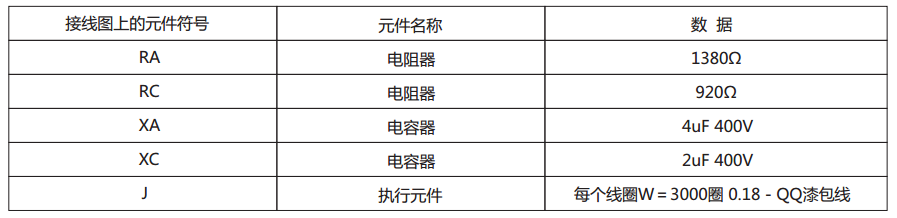

DY-4負序電壓繼電器主要技術參數圖


DY-4負序電壓繼電器內部接線及外引接線圖


DY-4負序電壓繼電器內部接線及外引接線圖


產品尺寸

DY-4負序電壓繼電器外形尺寸及開孔尺寸


DY-4負序電壓繼電器外形尺寸及開孔尺寸圖
