DL-11電流繼電器_接線圖_說明書_生產廠家
產品概述

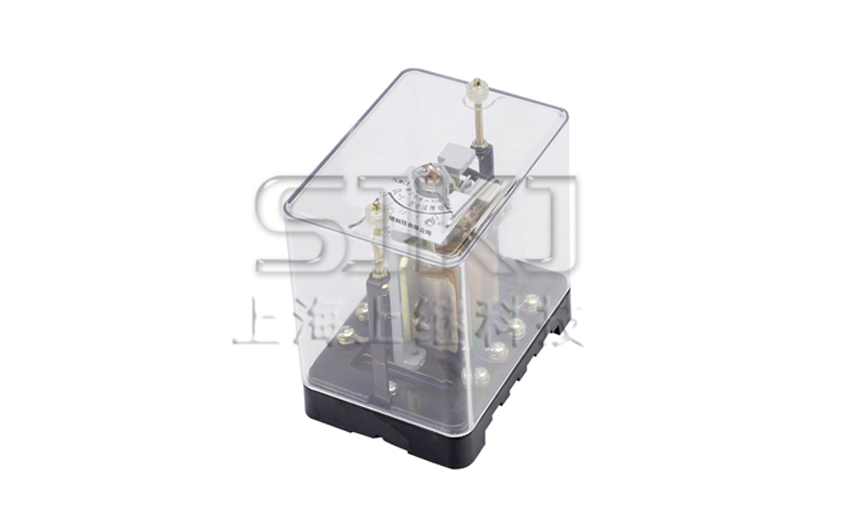

DL-11電流繼電器概述
DL-11電流繼電器，為電磁式瞬動過電流繼電器，它廣泛用于電力系統(tǒng)二次回路繼電保護裝置線路中，作為過電流啟動元件。
產品參數
DL-11電流繼電器主要技術參數據
動作時間：在1.1倍實測動作值時，動作時間不大于0.12s；在2倍實測動作值時，動作時間不大于0.04s。
觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規(guī)定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗 而無絕緣擊穿或閃絡現象。
DL-11電流繼電器內部接線及外引接線圖(背視圖)
產品尺寸
DL-11電流繼電器外形尺寸
