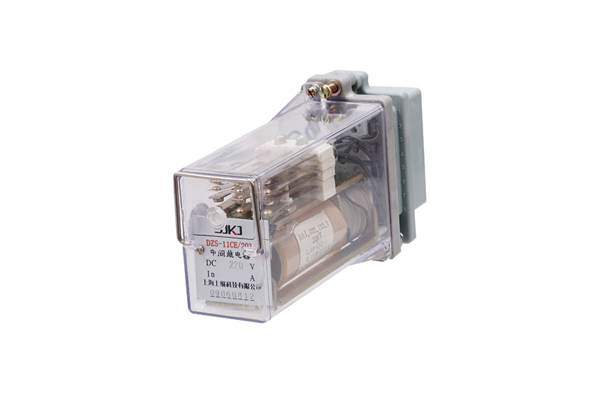

DZS-11CE/203中間繼電器參數及接線圖-上海上繼科技有限公司
發表時間:2020-05-23 14:48 瀏覽次數:536 〖返回〗一、DZS-11CE/203中間繼電器的應用范圍
DZS-11CE/203延時中間繼電器為電壓延時動作和電流保持的繼電器。
二、DZS-11CE/203中間繼電器的參數
●額定電壓:220V、110V、48V、24V、12V。
●額定電流:1A、2A、4A、6A。
●接點形式:2動合3轉換、3動合2轉換、6動合、5動合。
●動作值:為額定值的30~70%。
●返回值:延時動作的繼電器的返回值不小于5%額定值。
●保持值:具有電流保持繞組的繼電器,保持電流不大于80%額定保持值。
●動作時間:DZS-12CE、DZS-12CE不大于0.06S。
●返回時間:DZS-12CE不小于0.4S。
●功率消耗:不大于5W。
●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

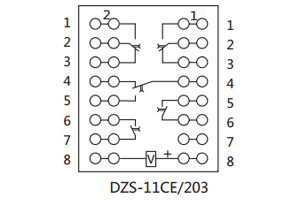

三、DZS-11CE/203中間繼電器的接線圖
四、DZS-11CE/203中間繼電器的介質強度
對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。
①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz;
②動、靜觸點之間1000V/50Hz;
③常開觸點(繼電器上的NO)與常閉觸點(繼電器上的NC)之間1000V/50Hz;
④觸點與電壓回路之間1000V/50Hz。
五、DZS-11CE/203中間繼電器的特點
⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了電磁型中間繼電器導線過細易斷線的缺點。
⒉功耗小,溫升低,不需外附大功率電阻,可任意安裝及接線方便。
⒊繼電器觸點容量大,工作壽命長。
⒋繼電器動作后有發光管指示,便于現場觀察。
⒌延時只需用面板上的撥碼開關整定,延時精度高,延時范圍可在0.02-5.00S任意整定。
