DZS-12CE/S監視繼電器參數及接線圖-上海上繼科技有限公司
發表時間:2019-08-24 10:21 瀏覽次數:423 〖返回〗一、DZS-12CE/S監視繼電器的用途
DZS-12CE/S直流回路監視繼電器用于監視直流電源以及整個跳閘回路。當直流電源消失,跳閘線圈及引線發生故障。繼電器經0.3s延時返回并通過它的觸點發出報警信號。

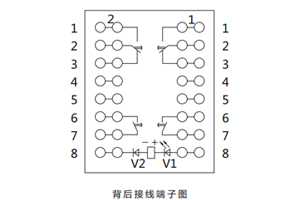

二、DZS-12CE/S監視繼電器的接線圖
三、DZS-12CE/S監視繼電器的參數
1、額定值:直流額定電壓為48V、110V、 220V。
2、繼電器觸點形式為202 (兩動合兩轉換)。
3、繼電器的動作電壓為額定電壓的30%~ 70%。
4、繼電器的返回電壓不小于3%額定值.
5、返回時間不小于0.3s。
6、功率消耗:繼電器在輸入激勵量為額定電壓時功率消耗不大于5W.
7、觸點斷開容量: DC 250V/1A/50W ; AC 250V/3A/250VA
8、絕緣電阻不小于300M2。
9、介質強度: 2kV/50Hz/1min
10、機械壽命為2.5x 104次。

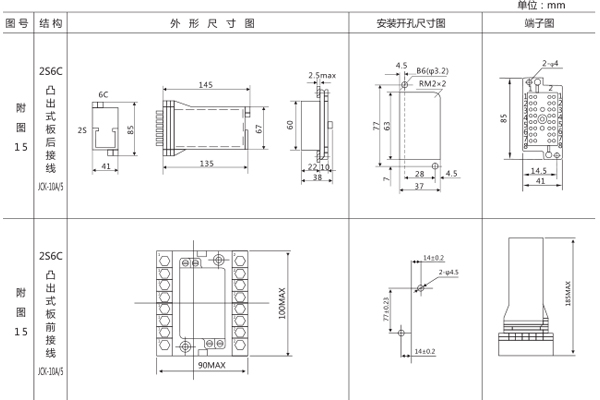

四、DZS-12CE/S監視繼電器的開孔尺寸

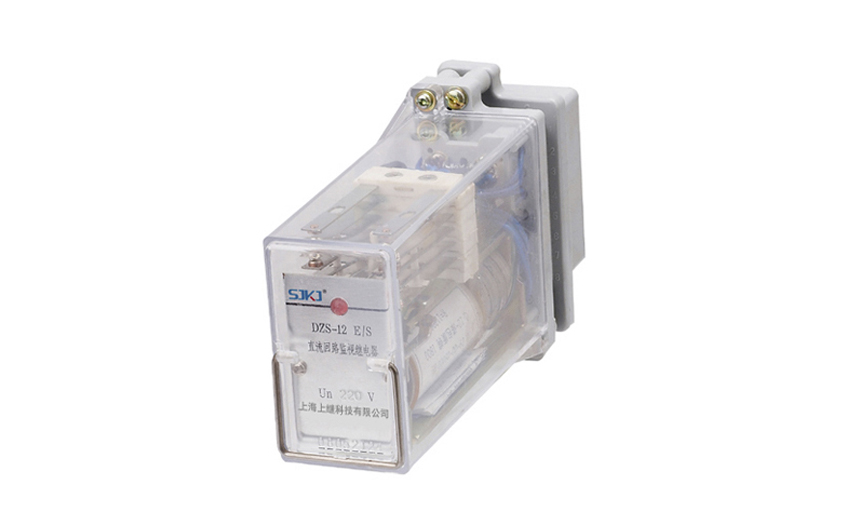

五、DZS-12CE/S監視繼電器的結構
⒈線圈裝在"U"形導磁體上,導磁體上面有一個活動的銜鐵,導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起,使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時,銜鐵被吸向?qū)Т朋w,同時銜鐵壓動觸點彈片,使常閉觸點斷開常開觸點閉合,完成繼電器工作。當電磁力矩減小到一定值時,由于觸點彈片的反作用力矩,而使觸點與銜鐵返回到初始位置,準備下次工作。
⒉本繼電器的"U"形導磁體采用雙鐵心結構,即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈,而對于DZB,DZS,DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。
3.中間繼電器原理和交流接觸器一樣,都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。
