發表時間:2019-08-01 15:49 瀏覽次數:349 〖返回〗一、JGL-15過流繼電器的用途
1、JGL-15靜態反時限過流繼電器( 以下簡稱繼電器 )具有反時限特性,用于發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過 負荷或短路時,能按預定的時限可靠動作,發出信號或切除故障部分。
2、本繼電器為集成電路靜態型繼電器,采用數碼開關整定電流值,直觀方便,改變整定值無須檢驗,整定范圍為2-9.9A級差為0.1A;精度 高、功耗小、動作時間快、返回系數高,是GL- 型過流繼電器理想的更新?lián)Q代產品。
3、本繼電器執行電力行業標準DL478-2001《靜態繼電器保護及安全自動裝置通用技術條件》;機械行業標準JB3346-83《反時限過流繼電器 技術條件》。

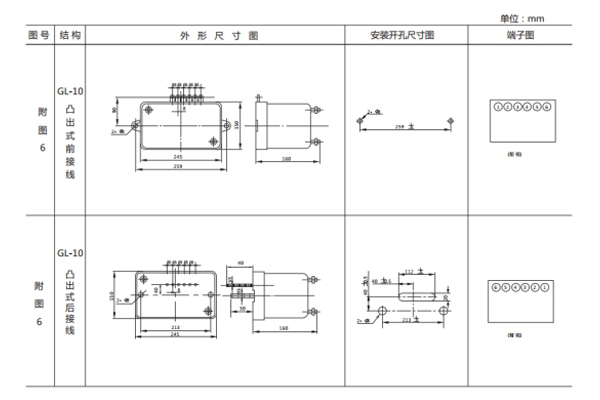

二、JGL-15過流繼電器的開孔尺寸
三、JGL-15過流繼電器的技術數據
1、額定值:50Hz交流5A,波形畸變不超過2%。
2、過流整定范圍為2-9.9A(無輔助電源),級差為0.1A,電流整定值誤差不大于±3%。
3、速動倍數整定范圍為2-9.9倍,級差為0.1倍, 電流速動整定值誤差不大于±3%。 繼電器的速動電流用電流整定值的倍數表示:速動電流=速動倍數×整定電流。
4、速動動作時間:繼電器任一整定點上,在1.2倍速動電流時的動作時間不大于50ms。
5、返回系數:不小于0.9。
6、反時限特性曲線動作方程:
7、反時限特性時間整定誤差:
a) 當 I/Is<2 時,平均誤差不大于10%;
b) 當 I/Is>2 時,平均誤差不大于5%+30ms。

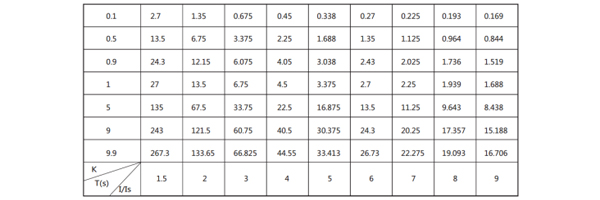

8、典型反時限特性,見下表:
9、功率消耗:
額定電流時功率消耗不大于6VA。
10、觸點容量
a、接通容量:在直流電壓不超過250V時,結構1型產品觸點連續接通電流為10A;
b、斷開容量:在電壓不超過250V的感性負荷回路中(L/R=5ms),結構1型產品分?jǐn)嗳萘繛?0W。
c、過載能力:繼電器的觸點能可靠地斷開1.5倍規定容量的電流5次,且觸點的性能仍符合技術標準的要求。
11、 介質強度:
在標準試驗大氣條件下,各導電部分連在一起對外露非帶電金屬部分及外殼之間,應能承受交流有效值2000V/50Hz的試驗電壓,歷時1min,無絕緣擊穿或閃絡現象。 同一組動、靜觸點之間應能承受交流有效值1000V/50Hz的試驗電壓;歷時1min,無絕緣擊穿或閃絡現象。不同一組觸點之間應能承受交流有效值2000V/50Hz的試驗電壓,歷時1min,無絕緣擊穿或閃絡現象。
12、 絕緣電阻 在標準試驗大氣條件下,繼電器各導電部分對外露非帶電金屬部分及外殼之間,用開路電壓為500V的測試儀器測其絕緣值,應不小于20MΩ。
13、工作壽命:繼電器在規定的負荷下為80000次,平均無故障率時間為8萬小時。
四、JGL-15過流繼電器的整定方法
1、起動電流整定:起動電流整定開關為最左一組撥碼開關(共兩個),左面一個表示1A級,右面一個表示0.1A級。若其值為5和6,則其整定值為5.6A。注意其范圍為無輔助電壓產品2-9.9A,級差是0.1A級。
2、反時限特性曲線K值整定:K值整定開關為最左第三組撥碼開關(共二個),左邊一個為表示1級;右邊一個表示0.1級。本產品K值整定范圍為0.1~9.9,(舉例)比如其值設定為5.0,過流動作值設定為5.0,輸入實際電流為30A時那么它的延時時間為13.5秒,但其速斷倍數值應設定為3。
3、速動倍數整定:速動倍數選擇開關為左第二組撥碼開關,其范圍為 6倍以上。 2-9.9倍,撥碼左邊一個表示1倍,右邊一個表示0.1倍。當其值為3、0時則為3倍。若設定電流為2.6A,速動倍數為3倍,則當電流達到3×2.6=7.8時,會不經延時而直接動作。注意,無輔助電源產品速 動后斷電方可返回。
五、JGL-15過流繼電器的注意事項
a、無輔助電源產品測試應注意方法:當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次級匝數相當,否則就會由 于阻抗不匹配而產生較大的誤差,測試速動的動作速度時,若采用電流通斷法進行測量,由繼電器內部工作電源需要一定的建立時間,會產生較大的誤差,而在正常工作時,由于工作電源是存生的,速度會快得多。同理,在用通斷法測量延時時間時,也會產品誤差。
b、無輔助電源產品的動作指示:當繼電器的速斷出口和延時出口后,繼電器面板上的動作指示燈會保持動作記錄;在繼電器動作返 回后,動作指示燈需手動復歸。
