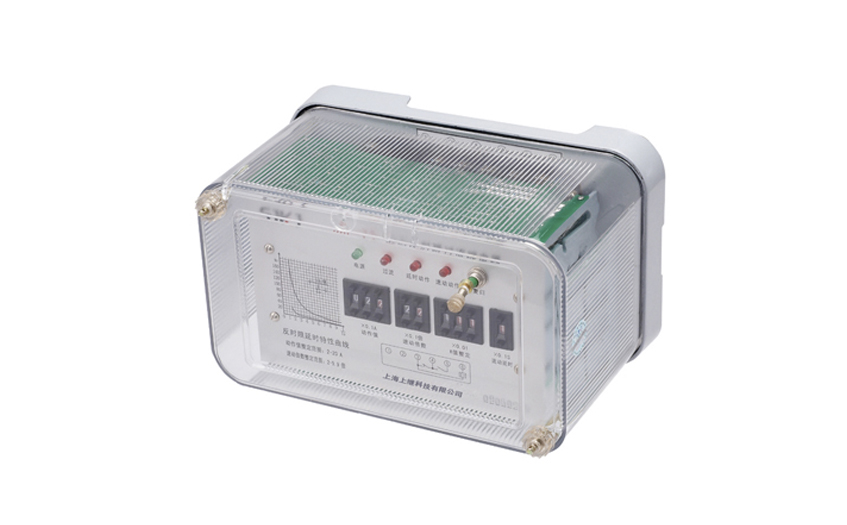

JGL-14過流繼電器技術數據及接線圖-上海上繼科技有限公司
發表時間:2019-08-01 15:40 瀏覽次數:413 〖返回〗一、JGL-14過流繼電器的概述
電磁式電流繼電器,為電磁式瞬動過電流繼電器,它廣泛用于電力系統二次回路繼電保護裝置線路中,作為過電流啟動元件。交流接觸器的電磁系統會產生電磁噪聲污染。為了解決交流接觸器交流噪聲大、耗電量大、溫升高、功率因數低的問題,目前有一種交流接觸器自身有雙繞組線圈加整流組件,此種交流接觸器運行時比無節能的單線圈情況節電70%左右,運行時無噪音,接觸器線圈燒壞情況有所改善。
二、JGL-14過流繼電器的工作環境
1、環境溫度:-10℃~+50℃;
2、相對濕度:不大于90%;
3、大氣壓力:86kPa~106kPa;
4、使用地點不出現超過GB/T14537規定的嚴酷等級為1級的振動。
5、周圍環境:不允許有陽光直射、雨和水的沖洗,無爆炸危險的介質,不應含有能腐蝕金屬、破壞絕緣和表面涂覆層 的介質及導電介質,不允許有明顯的水氣,不允許有嚴重的霉菌存在。

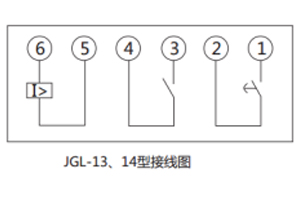

三、JGL-14過流繼電器的接線圖
四、JGL-14過流繼電器的技術數據
1、額定值:50Hz交流5A,波形畸變不超過2%。
2、過流整定范圍為2-9.9A(無輔助電源),級差為0.1A,電流整定值誤差不大于±3%。
3、速動倍數整定范圍為2-9.9倍,級差為0.1倍, 電流速動整定值誤差不大于±3%。 繼電器的速動電流用電流整定值的倍數表示:速動電流=速動倍數×整定電流。
4、速動動作時間:繼電器任一整定點上,在1.2倍速動電流時的動作時間不大于50ms。
5、返回系數:不小于0.9。
6、反時限特性曲線動作方程:
7、反時限特性時間整定誤差:
a) 當 I/Is<2 時,平均誤差不大于10%;
b) 當 I/Is>2 時,平均誤差不大于5%+30ms。

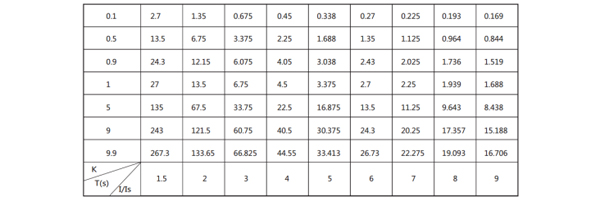

8、典型反時限特性,見下表:
9、功率消耗:
額定電流時功率消耗不大于6VA。
10、觸點容量
a、接通容量:在直流電壓不超過250V時,結構1型產品觸點連續接通電流為10A;
b、斷開容量:在電壓不超過250V的感性負荷回路中(L/R=5ms),結構1型產品分?jǐn)嗳萘繛?0W。
c、過載能力:繼電器的觸點能可靠地斷開1.5倍規定容量的電流5次,且觸點的性能仍符合技術標準的要求。
11、 介質強度:
在標準試驗大氣條件下,各導電部分連在一起對外露非帶電金屬部分及外殼之間,應能承受交流有效值2000V/50Hz的試驗電壓,歷時1min,無 絕緣擊穿或閃絡現象。 同一組動、靜觸點之間應能承受交流有效值1000V/50Hz的試驗電壓;歷時1min,無絕緣擊穿或閃絡現象。 不同一組觸點之間應能承受交流有效值2000V/50Hz的試驗電壓,歷時1min,無絕緣擊穿或閃絡現象。
12、 絕緣電阻 在標準試驗大氣條件下,繼電器各導電部分對外露非帶電金屬部分及外殼之間,用開路電壓為500V的測試儀器測其絕緣值,應不小于20MΩ。
13、工作壽命:繼電器在規定的負荷下為80000次,平均無故障率時間為8萬小時。
五、JGL-14過流繼電器的結構
1. 繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。
2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。
3. 繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。
