GL-13過流繼電器原理及開孔尺寸-上海上繼科技有限公司
發表時間:2019-07-31 16:40 瀏覽次數:302 〖返回〗一、GL-13過流繼電器的簡介
電流繼電器是電力系統繼電保護中最常用的元件。電流繼電器具有接線簡單、動作迅速可靠、維護方便、使用壽命長等優點,作為保護元件廣泛應用于電動機、變壓器和輸電線路的過載和短路的繼電保護線路中。電流繼電器的檢測對象是電路或主要電器部件電流的變化情況,當電流超過(或低于)某一整定值時,繼電器動作,完成繼電器控制及保護作用。
二、GL-13過流繼電器的原理
繼電器的工作原理是復合式的,由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通以交流電流時,則在鐵芯的遮蔽與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤中感應的渦流相互作用,在圓盤上產生一轉矩。在20%~40%的動作電流整定值下,圓盤開始旋轉。此時由于扇齒與蝸桿沒有咬合,故繼電器不動作。
當線圈中的電流增大至整定電流時,電磁力矩大于彈簧的反作用力矩框架轉動,使扇齒與蝸桿咬合,扇齒上升。此時繼電器的動鐵在扇齒頂桿的推動下,使導磁鐵右邊氣隙減少,左邊氣隙增大,因而動鐵被導磁鐵吸合,使繼電器觸點動作。
當繼電器線圈中的電流為整定值時,感應元件的動作時限與電流的平方成反比。隨著電流的增加,導磁體飽合,動作時限逐漸趨于定值。當線圈中的電流大于某一電流倍數時,電磁元件瞬時動作,因而繼電器的動作時限具有反時限延時的特性。
繼電器具有若干抽頭,用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構,可使信號牌返回,并不需取下外殼。
GL-13、14、23、24型繼電器具有一付動合主觸點(或一付動斷主觸點,需訂制)和一付由感應元件操作的延時信號觸點,其主觸點只有瞬動功能,無反時限功能,信號觸點只有反時限功能,無瞬動功能。
三、GL-13過流繼電器的結構
1. 繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。
2. 繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。
3. 繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。
四、GL-13過流繼電器的整定誤差
a、在整定值范圍內,整定平均誤差的絕對值不大于3%;平均誤差=(5次測量平均值-整定值)/整定值×100%。
b、在標準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于4%。
c、在-10℃50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的5%。
d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。

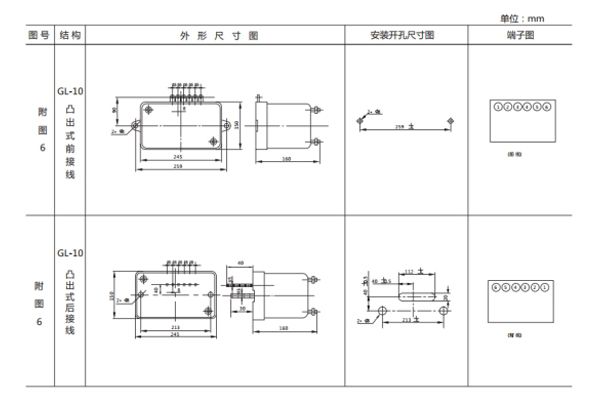

五、GL-13過流繼電器的開孔尺寸
