電流繼電器是一種電子控制器件,它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路),通常應用于自動控制電路中,它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

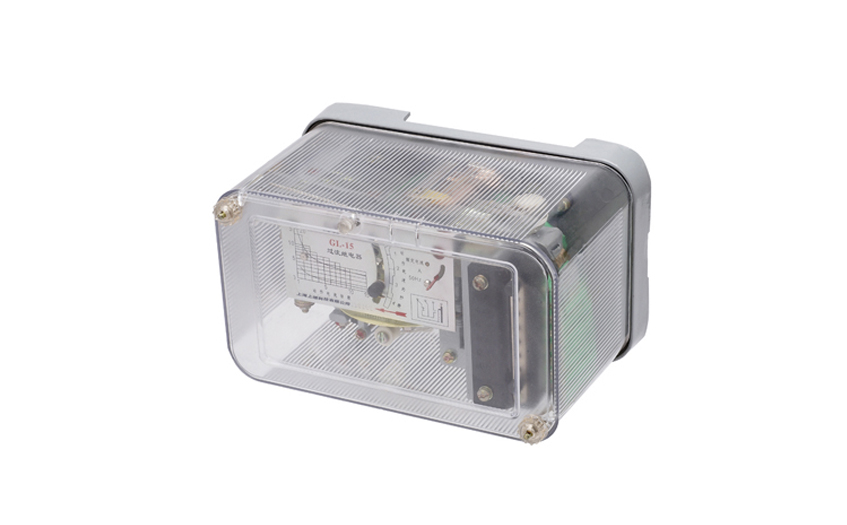

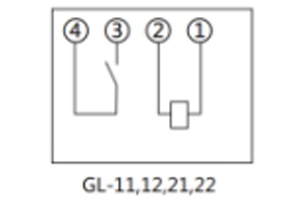

二、GL-12過流繼電器的接線圖
三、GL-12過流繼電器的原理
繼電器的工作原理是復合式的,由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通以交流電流時,則在鐵芯的遮蔽與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤中感應的渦流相互作用,在圓盤上產生一轉矩。在20%~40%的動作電流整定值下,圓盤開始旋轉。此時由于扇齒與蝸桿沒有咬合,故繼電器不動作。
當線圈中的電流增大至整定電流時,電磁力矩大于彈簧的反作用力矩框架轉動,使扇齒與蝸桿咬合,扇齒上升。此時繼電器的動鐵在扇齒頂桿的推動下,使導磁鐵右邊氣隙減少,左邊氣隙增大,因而動鐵被導磁鐵吸合,使繼電器觸點動作。
當繼電器線圈中的電流為整定值時,感應元件的動作時限與電流的平方成反比。隨著電流的增加,導磁體飽合,動作時限逐漸趨于定值。當線圈中的電流大于某一電流倍數時,電磁元件瞬時動作,因而繼電器的動作時限具有反時限延時的特性。
繼電器具有若干抽頭,用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構,可使信號牌返回,并不需取下外殼。
GL-11、12、21、22型繼電器具有一付動合主觸點(或一付動斷主觸點,需訂制),既具有反時限功能,也具有瞬動功能。
四、GL-12過流繼電器的使用維護
1.繼電器使用前,需取去外殼,拔出機器,檢查有無在運輸中產生的損壞,如動片碰到磁板,游絲各圈相碰,動牌軸上的摩擦等,為此,將繼電器的指針整定在第一整定點上,用手將可動系統往磁板方向轉動,然后放開,可動系統應當轉回到原來位置直到止檔,然后進行必要的調整和整定。
2.繼電器在重新調整時,必須保證:
2.1可動系統的軸向活動量在0.15~0.3mm之間。
2.2動片與磁極間的氣隙,應當保證繼電器在規定的任何工作情況下,動片和磁板不得相碰。
2.3具有動合觸點和動斷觸點的繼電器,橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
2.4當指針由第一刻度值旋向最終刻度值時,游絲各圈不相碰。
2.5 繼電器動作時,橋形觸點應當在靜觸點的中心線上滑動(公差±lmm),動、靜觸點總氣隙不小于2mm。
2.6 靜觸點和限制片之間的距離應不大于0.3mm。
2.7 在調整繼電器的動作值時,最小整定值的調整主要是改變游絲反作用力的大小,**整定值的調整,主要是改變動片和磁板間的氣隙等。
2.8 不宜潤滑繼電器軸和軸承。
2.9 不允許用砂紙或其它粗造材料清潔觸點,宜用鋒利的刀刃或清潔的細磨石清潔觸點,然后用清潔的、柔軟的布片擦干凈,避免用手指接觸觸點。
五、GL-12過流繼電器的介質強度
繼電器所有電路對外殼和非帶電的金屬部分,以及在電氣上無聯系的各電路之間的應能承受2kV(有效值)50Hz交流試驗電壓,歷時 1min,無絕緣擊穿或閃絡現象。
