JSG-D閃光繼電器開孔尺寸及接線圖-上海上繼科技有限公司

發表時間:2019-07-06 13:06 瀏覽次數:717 〖返回〗

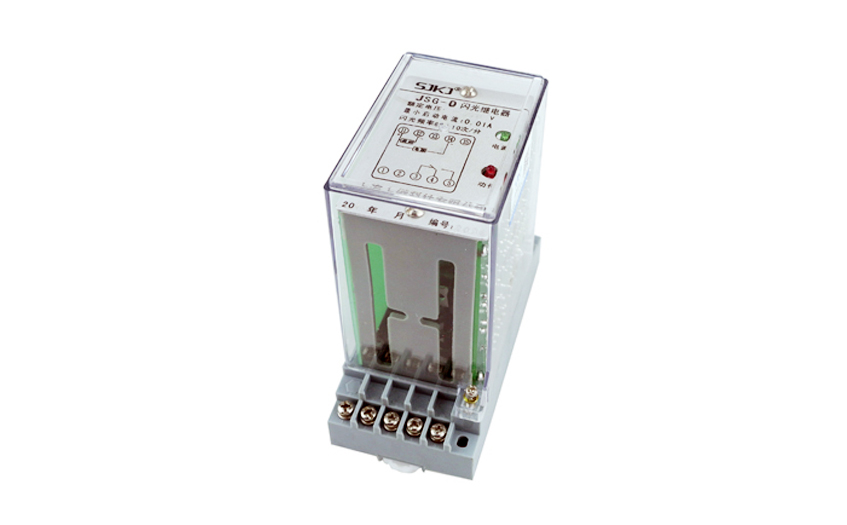

JSG-D閃光繼電器

一、JSG-D閃光繼電器的用途

JSG-D靜態閃光繼電器用于信號回路。當啟動回路接通后動作,觸點周期性地接通和斷開,從而使受控的信號燈發出閃光。

、JSG-D閃光繼電器的特點

本繼電器采用進口集成電路等電子元器件,閃光頻率穩定,不受閃光路數的影響;既可啟動LED節能型信號燈,又可啟動常規白 熾燈型信號燈;功耗小、工作可靠,啟動電流范圍寬,是目前電力系統中理想的更新?lián)Q代產品。

、JSG-D閃光繼電器的參數

1、閃光頻率:60±10次/分。

2、最小啟動電流:0.01A,**穩定電流:2A

3、功率消耗:

a、工作回路功率消耗:DC48V時≤1.5W;DC110V時≤3W;DC220V時≤5.5W

b、啟動回路功率消耗:?jiǎn)?dòng)直流電流為2A時≤5.5W。

4、繼電器的啟動和執行由小型大功率繼電器完成。

、JSG-D閃光繼電器的原理

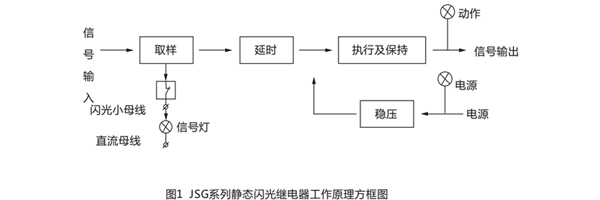

繼電器由取樣、延時、執行等部分組成(見圖1),裝有二只發光二極管,分別監視電源和執行狀況,繼電器處在靜態時,電源 指示燈發光,當啟動信號加于啟動端時,由于執行繼電器的常閉觸點處于閉合狀態,啟動回路接通;同時取樣部分進行取樣,取樣信 號經延時后,使執行繼電器工作,動作指示燈亮,執行繼電器的常閉觸點斷開,啟動回路斷開,取樣部分無輸入信號;執行部分保持 一段時間后自動斷開,動作指示燈滅,執行繼電器常閉觸點閉合,啟動回路再次接通,取樣部分又有信號輸入……,如此重復上述循環, 執行繼電器的觸點周期性地接通和斷開,產生閃光效果。

原理圖

、JSG-D閃光繼電器的接線圖

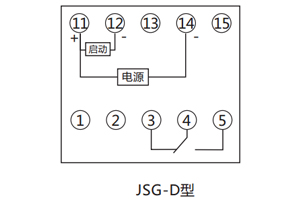

接線圖

、JSG-D閃光繼電器的開孔尺寸

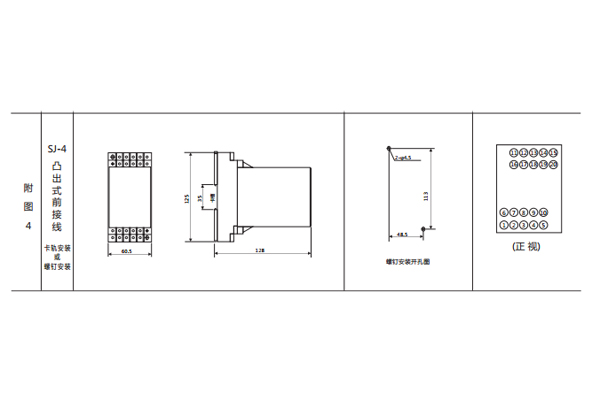

JSG-D采用SJ-4殼體,如圖所示

開孔尺寸
