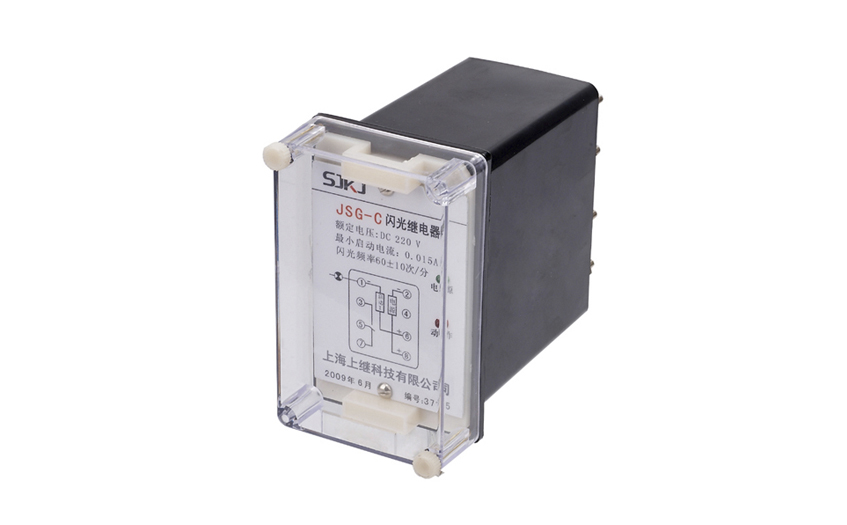

發表時間:2019-07-06 11:20 瀏覽次數:530 〖返回〗一、JSG-C閃光繼電器的參數
1、閃光頻率:60±10次/分。
2、最小啟動電流:0.01A,**穩定電流:2A
3、功率消耗:
a、工作回路功率消耗:DC48V時≤1.5W;DC110V時≤3W;DC220V時≤5.5W
b、啟動回路功率消耗:啟動直流電流為2A時≤5.5W。

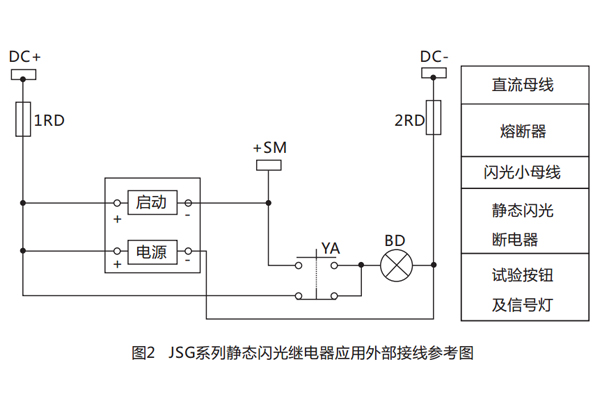

4、繼電器的啟動和執行由小型大功率繼電器完成,外電路無須另加執行元件(參考圖二)。
注:本繼電器DC220V匹配信號燈內阻為15kΩ~20kΩ
DC110V匹配信號燈內阻為5kΩ~10kΩ
DC48V匹配信號燈內阻為2kΩ~4kΩ
二、JSG-C閃光繼電器的原理

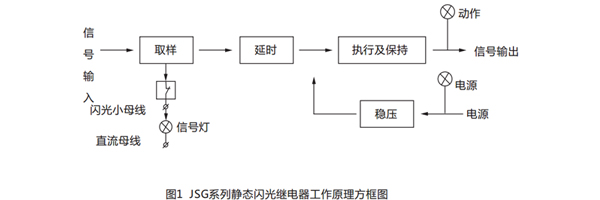

繼電器由取樣、延時、執行等部分組成(見圖1),裝有二只發光二極管,分別監視電源和執行狀況,繼電器處在靜態時,電源 指示燈發光,當啟動信號加于啟動端時,由于執行繼電器的常閉觸點處于閉合狀態,啟動回路接通;同時取樣部分進行取樣,取樣信 號經延時后,使執行繼電器工作,動作指示燈亮,執行繼電器的常閉觸點斷開,啟動回路斷開,取樣部分無輸入信號;執行部分保持 一段時間后自動斷開,動作指示燈滅,執行繼電器常閉觸點閉合,啟動回路再次接通,取樣部分又有信號輸入……,如此重復上述循環, 執行繼電器的觸點周期性地接通和斷開,產生閃光效果。

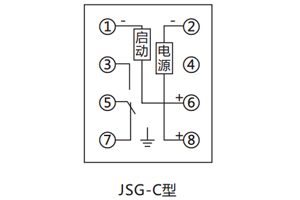

三、JSG-C閃光繼電器的接線圖

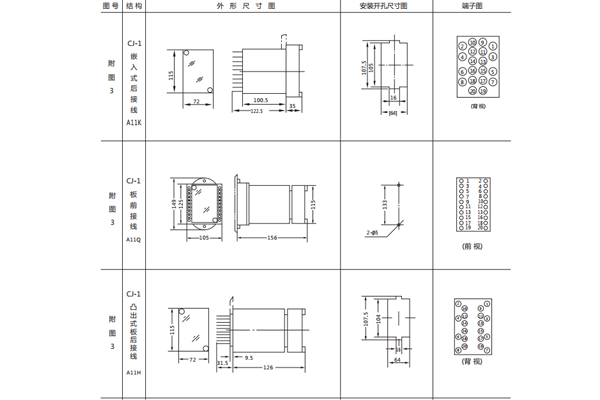

四、JSG-C閃光繼電器的開孔尺寸
JSG-C采用CJ-1殼體,如圖所示
