發表時間:2019-07-03 10:40 瀏覽次數:411 〖返回〗一、BT-1B/130同步繼電器的概述
同步繼電器用于兩端供電系統的自動重合閘線路中,作為有無電壓和同期的檢查元件。
同步繼電器系由電壓(流)互感器T1、T2整流濾波回路、電壓比較回路及出口回路等環節組成,裝在組合插件式殼體里。
兩個交流電壓(或電流)分別加于電壓(流)互感器T1、T2的一次繞組上,因其二次繞組反極性連接,當加在一次繞組上的兩電壓(或電流)同相時,在互感器二次所產生的電勢相抵消,二次輸出電壓等于零。(不平衡電壓不超過0.5V),比較器處于原始狀態(“–”端電位低于“+”端電位,并輸出高電平),執行元件K不動作,當一次繞組上所加的兩電壓(或電流)不同相時,在互感器二次所產生的電勢就不能互相抵消,而產生電壓差,當電壓差值大于一定值(正端電壓)時,比較器翻轉,輸出低電平,執行元件K動作。
當任何一個輸入電壓(或電流)為零或很低時,情況和兩個電壓(或電流)不同相時相同,繼電器也應立即動作。
二次輸出電壓大小與一次輸入兩電壓(或電流)相位差及幅值有關,當幅值一定時相位差越大,二次輸出電壓也越大,反之則越小。
二、BT-1B/130同步繼電器的參數
1.額定電壓:220V、110V、48V
2.額定頻率:50Hz
3.動作角度整定范圍: 20°~40°
4.返回系數:不大于0.85
5.功率消耗:不大于6W
6.觸點形式: 一動合, 一動斷。

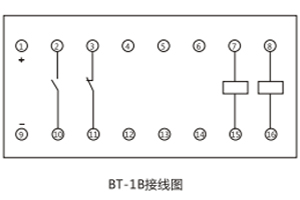

三、BT-1B/130同步繼電器的接線圖

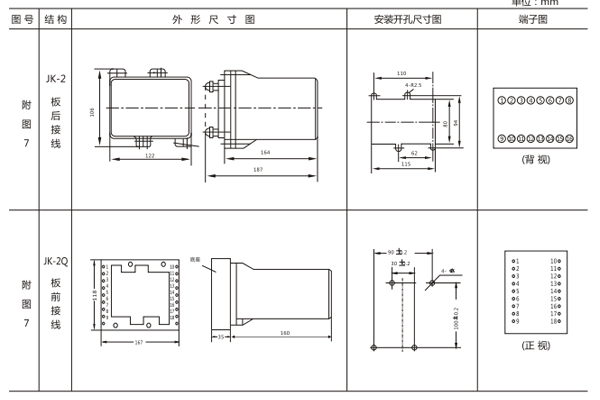

四、BT-1B/130同步繼電器的開孔尺寸
BT-1采用JK-2殼體,如圖所示
