BT-1B/160同步檢查繼電器參數及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-03 10:22 瀏覽次數:410 〖返回〗

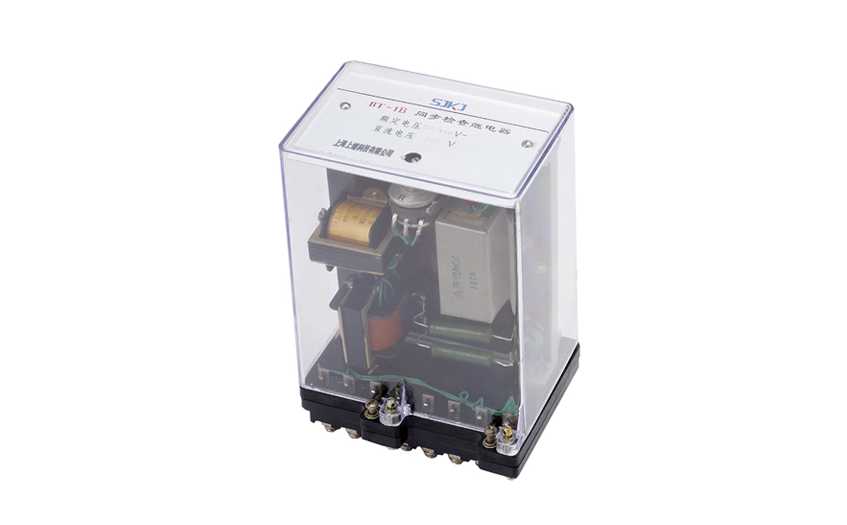

BT-1B/160同步檢查繼電器

一、BT-1B/160同步檢查繼電器的介紹

同步檢查繼電器是在系統側和待并側各取一相電壓(只要是同一相即可),把兩個電壓向量尾部相連,在這兩個向量的頭部接上一個電壓繼電器,反映出兩個向量的差值。

當兩側電壓幅值不等時,這個繼電器動作,斷開合閘回路。
      當兩側電壓相位不同時,這個繼電器動作,斷開合閘回路。

當兩側頻率不等(幅值相等)時,這個繼電器只在向量重回的瞬間釋放,其他時刻動作。

只有電壓幅值,頻率,相位都符合要求,兩側的電壓向量幾乎重回,這個繼電器才能保持釋放狀態,接通合閘回路,此時只要手動或自動合閘,發出合閘脈沖,就可以完成同期并列。

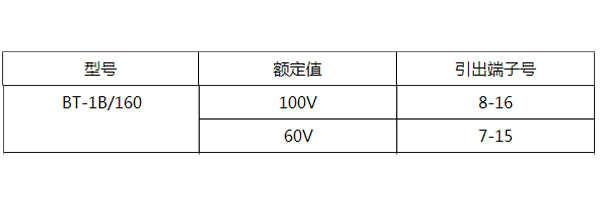

、BT-1B/160同步檢查繼電器的參數

1.額定電壓:220V、110V、48V

2.額定頻率:50Hz

3.動作角度整定范圍: 20°~40°

4.返回系數:不大于0.85

5.功率消耗:不大于6W

6.觸點形式: 一動合, 一動斷。

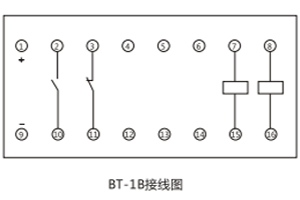

、BT-1B/160同步檢查繼電器的接線圖

接線圖

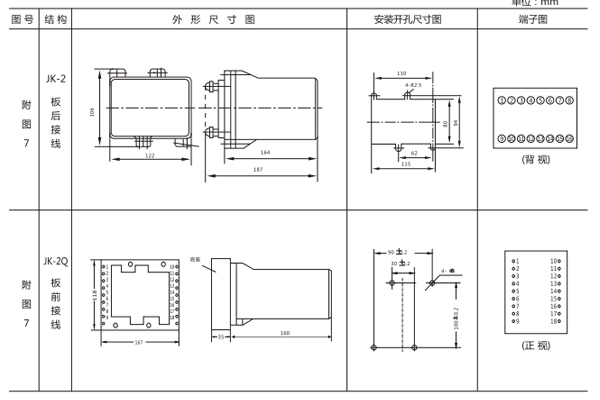

、BT-1B/160同步檢查繼電器的開孔尺寸

BT-1采用JK-2殼體,如圖所示

開孔尺寸
