DLS-34A雙位置繼電器的開孔尺寸及參數-上海上繼科技有限公司

發表時間:2019-07-01 15:23 瀏覽次數:446 〖返回〗

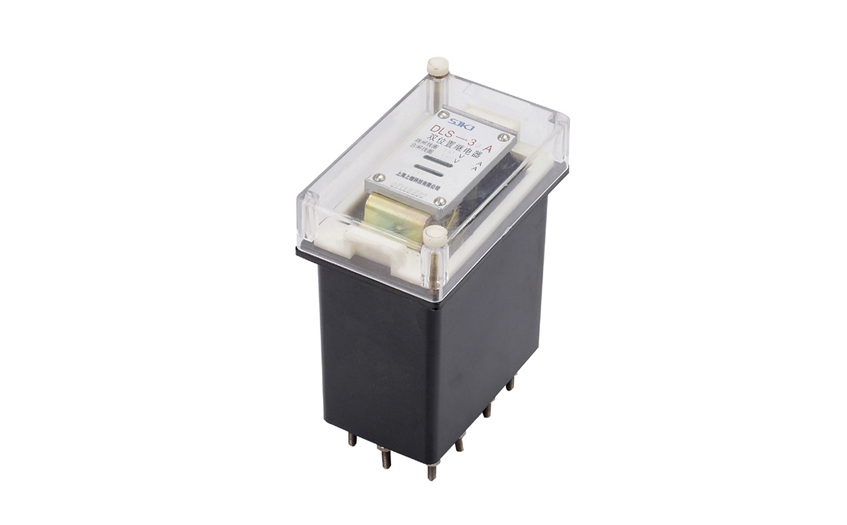

DLS-34A雙位置繼電器

一、DLS-34A雙位置繼電器的使用條件

1使用地點周?chē)h(huán)境溫度為-25~40°C;

2使用地點的大氣壓力為80~106kPa(海拔高度為2km及以下)

3使用地點周?chē)諝庀鄬?duì)濕度不大于90% ( 25°C) ;

4安裝位置偏高其安裝垂直面的任一方向不大于5°;

5輸入激勵量的變化范圍為100% ~ 110%額定値;

6使用地點不允許有較強的振動與沖擊 ;

7使用地點不得有爆炸危險的介質,周?chē)橘|(zhì)中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質,不允許充滿蒸氣及有較嚴重的霉菌。

8使用地點應具有防御雨、雪、風、沙的設施;

9使用地點不允許有較強的外磁感應強度。

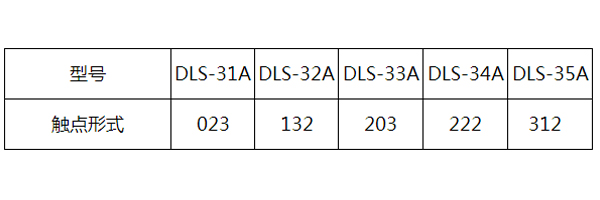

、DLS-34A雙位置繼電器的觸點形式

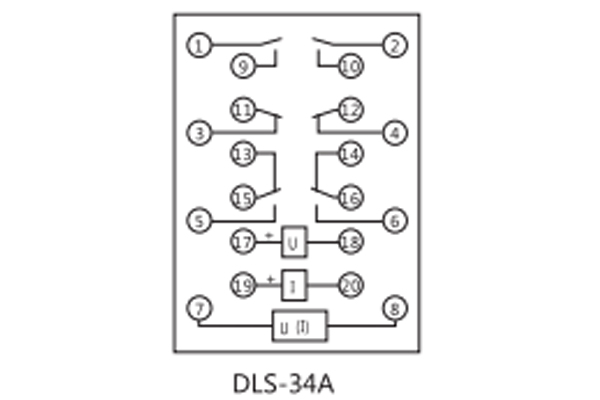

、DLS-34A雙位置繼電器的接線圖


、DLS-34A雙位置繼電器的參數

1.動作值

a.電壓繞組的動作值不大于額定電壓值的70% ;

b.電流繞組的動作值不大于額定電流值的90%。

2.功率消耗

當輸入激勵量為額定值時,產品中每個繞組的功率消耗不大于12W。

3.熱性能

當環境溫度為+40°C時,產品線圈應能承受110%額定值歷時2min,其溫升不超過65°C。

4.機械壽命

產品的機械壽命為10000次。

5.產品的動作速率應不大于60次/h,線圈每次通電時間不超過1s。

6.介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

7.觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1 ) 5000次。

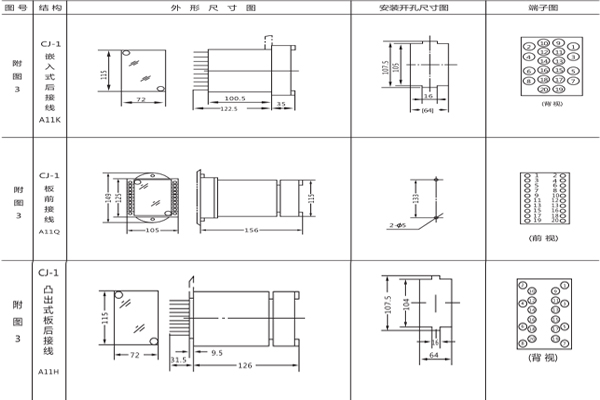

、DLS-34A雙位置繼電器的開孔尺寸

DLS-30A采用A11殼體,如圖所示

開孔尺寸
