發表時間:2019-07-01 15:18 瀏覽次數:605 〖返回〗一、DLS-33A雙位置繼電器的用途

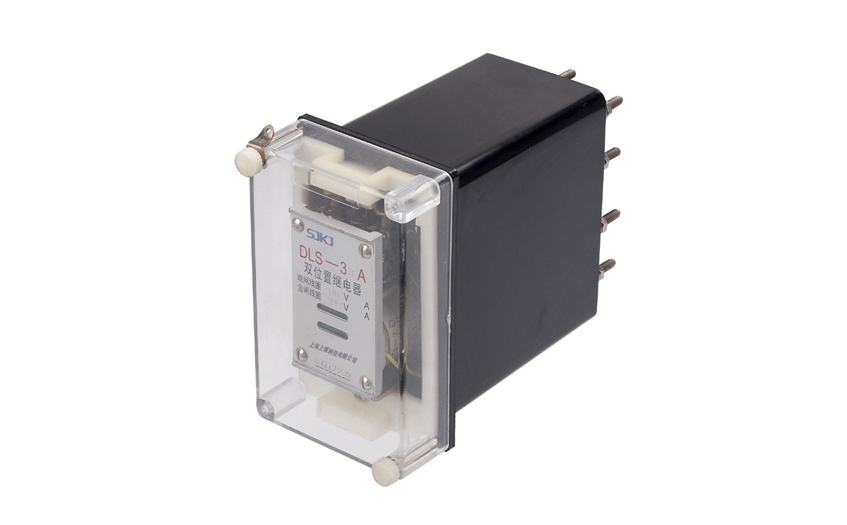

DLS-33A型雙位置繼電器(以下筒稱產品)用于各種保護裝置中,以實現機械閉鎖,并有位置指示。
二、DLS-33A雙位置繼電器的原理
電磁機構的原理同一般的拍合式繼電器,當其中一個電磁機構被激勵時,其電磁線圈產生電磁力矩,吸合銜鐵,銜鐵
帯動互鎖滑塊機構,當去掉激勵量時,由于互鎖機構的作用,使得銜鐵保持在一個位置上,同時,銜鐵帶動了觸點系統,使得觸點也保持在一個位置上。當另一個電磁機構被激勵時,使得銜鐵和觸點系統保持在另一個位置上。而兩個電磁機構不能同時施加激勵量。
當銜鐵動作時,帯動了位置指示器,指示出產品所處的位置。綠牌表示跳閘位置,紅牌表示合閘位置。

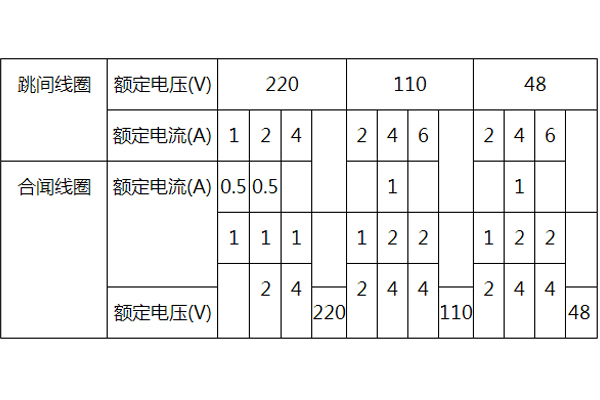

三、DLS-33A雙位置繼電器的額定值
四、DLS-33A雙位置繼電器的技術數據
1.動作值
a.電壓繞組的動作值不大于額定電壓值的70% ;
b.電流繞組的動作值不大于額定電流值的90%。
2.功率消耗
當輸入激勵量為額定值時,產品中每個繞組的功率消耗不大于12W。
3.熱性能
當環境溫度為+40°C時,產品線圈應能承受110%額定值歷時2min,其溫升不超過65°C。
4.機械壽命
產品的機械壽命為10000次。
5.產品的動作速率應不大于60次/h,線圈每次通電時間不超過1s。

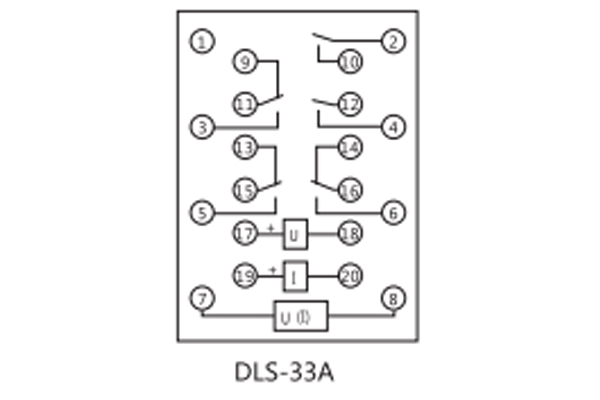

五、DLS-33A雙位置繼電器的接線圖
