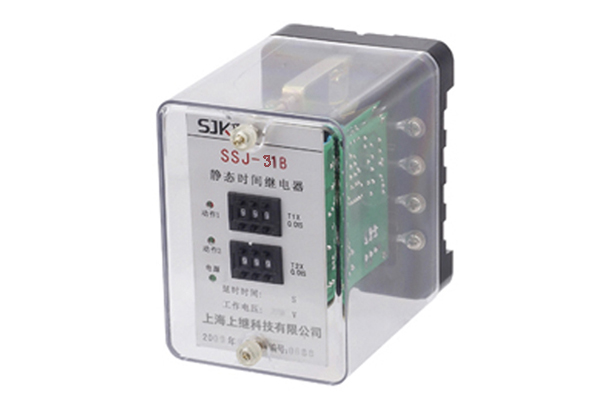

SSJ-31B靜態時間繼電器的技術和要求及內部接線圖-上海上繼科技有限公司
發表時間:2019-03-26 16:32 瀏覽次數:439 〖返回〗一、技術要求:
1、延時準確度
a、延時整定值的平均誤差:在基準條件下,繼電器延時整定值平均誤差絕對值不大于整定值的0.0%+3ms;平均誤差=(5次測量平均值-整定值)整定值X100百分
2、延時一致性:
B、延時一致性:在基準條件下,繼電器延時一致性不大于整定值的(3-10ms)。
C、在-10~50℃的濕度下,任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5ms。
2、工作電壓:動作電壓不大于額定電壓的70%時,繼電器應可靠工作。
3、繼電器的返回時間:切斷電源,出口觸點返回至起始位置的時間,對于使用直流電源工作的品種,應不大于25ms。
4、繼電器的返回電壓:降低電器電壓不小于額定電壓的10%時,繼電器觸點應可靠返回。
5、功率消耗:DC48V,不大于2W;
DC110V或AC100~127V,不大于4.5W(6.5VA)
DC或AC220V,不大于8.1W(13VA)。

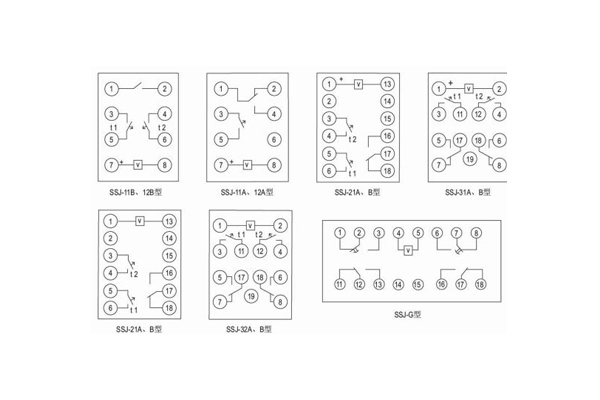

二、內部接線圖:
