SSJ-31B靜態時間繼電器的結構及工作原理-上海上繼科技有限公司

發表時間:2019-03-29 15:55 瀏覽次數:338 〖返回〗

SSJ—30系列時間繼電器作為延時控制元件, 適用于各種繼電保護裝置及自動控制系統中,特別是對時間測量要求精度高和配合時間級差小的場合。

繼電器的外形結構、端字接線和工作方式與DS系列時間繼電器完全相同,只是時間整定范圍更寬,更方便、直觀。按動銘牌上的三位撥盤開關,其置數乘以時基0.01s或0.1s,即為整定時間,而且改變整定值無需進行校驗。SSJ-30繼電器可直接置換DS-30系列時間繼電器

SSJ-31B時間繼電器



一、構成及工作原理

1 結構:SSJ—30系列用JK-11Q型JK—11K型嵌入式、前后接線的殼體。其外形和安裝開孔尺寸分別見《附錄》。

2 動作原理:繼電器為靜態式數字時間繼電器,由石英晶體振蕩器產生標準時基訊號,采用CMOS集成電路構成邏輯回路,通過一組或兩組三位BCD碼撥盤開關整定延時值。

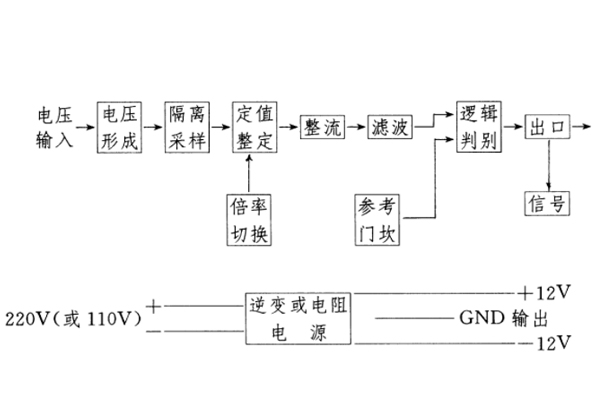

繼電器工作原理

二、功率消耗

繼電器在額定電壓下的功率消耗為:

AC 380V為20VA;AC或DC 220V為15VA (W);AC 127、110V,DC 110V為8VA (W);DC 48V為3W,DC 24V為2W。

1、絕緣性能

2、絕緣電阻:不小于300MΩ。

3、介質強度:能承受交流2kV (有效值) 50Hz試驗電壓,歷時1min的試驗。

4、沖擊電壓試驗:繼電器各導電電路連在一起,對外露的非帶電金屬部分或外殼之間應能承受波形為標準雷電波、幅值為5kV的沖擊試驗,無絕緣損壞現象。

5、觸點性能

6、在電壓不大于250V,電流不大于2A的直流有感負荷電路 (τ= 5±0.75ms) 中,繼電器觸點斷開容量為50W;在電壓不大于250V,電流不大于3A的交流電路(cosφ=0.4±0.1)中斷開容量為250VA。

7、繼電器輸出觸點長期允許接通電流5A。

8、 繼電器輸入激勵量為額定值時,觸點電路在3.8.1條規定負荷下,能可靠動作及返回,其電壽命次數為1×104次

9、 機械壽命為1×105次。

10、 重量繼電器重量約為0.5kg。


上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438




{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
