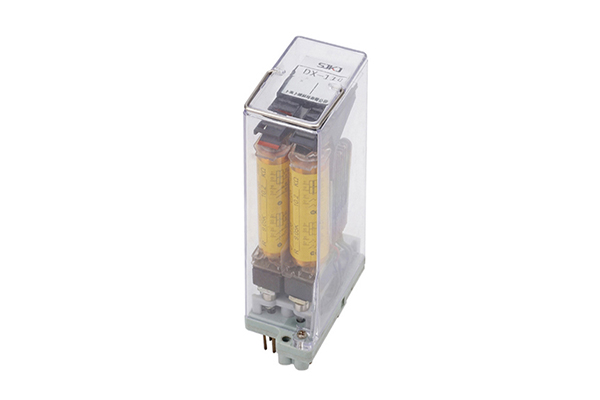

發表時間:2019-11-10 01:28 瀏覽次數:661 〖返回〗一、DX-111F信號繼電器工作原理
繼電器是在一個最小外殼內裝有二個獨立的信號繼電器,該繼電器為電磁拍合式,由電磁系統,接觸系統及信號顯示三部分組成。 當繼電器線圈加入激勵量后由于磁鐵的磁力,使銜鐵保持在吸合位置,觸點閉合信號牌顯示,信號為四條橫條顯示,顏色有紅黃、熒 光色二種,當復歸線圈上加入短時復歸電壓,繼電器恢復至釋放狀態。
二、DX-111F信號繼電器技術數據
1、動作值:電壓型<70%額定值;電流型<90%額定值。
2、復歸值:<70%額定復歸電壓值。
3、動作時間:電壓型30ms,電流型2倍額定電流為15ms。
4、線圈功耗:電壓型≤1.5W,電流型≤0.1W,復歸電壓≤2W
5、電流型線圈能長期通入250%額定電流。
6、電流型動作掉牌的最短脈沖時間為40ms。
7、絕緣耐壓:50Hz,1min,2kV;線圈與線圈間為lkV。
8、沖擊電壓:5kV。
9、能耐受5-15Hz中等震級的地震波沖擊。

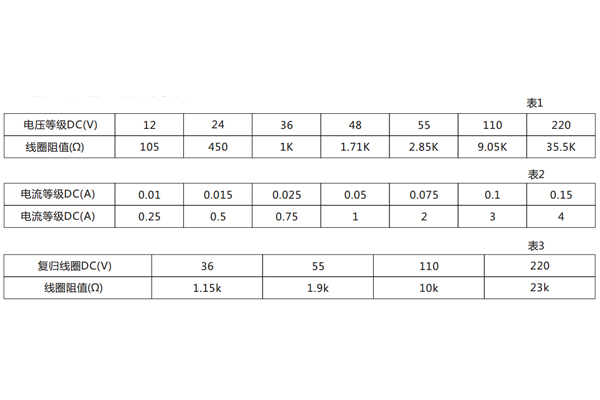

10、額定電壓、額定電流及線圈阻值。

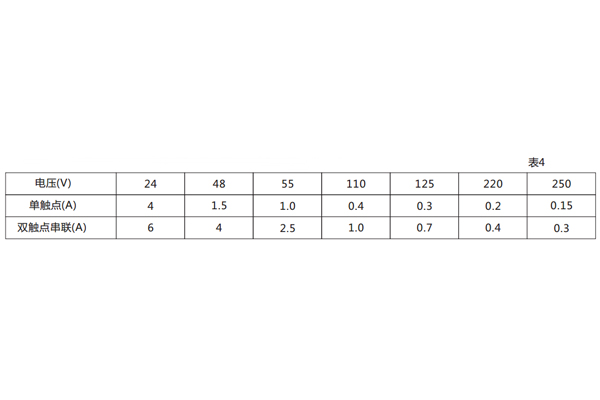

11、觸點斷開容量:DC當L/R≤40ms,250V,2A,50W。AC 250V,5A(COSφ=0.4)500VA。 如果增加觸點斷開容量可按表5內數據將觸點串聯。

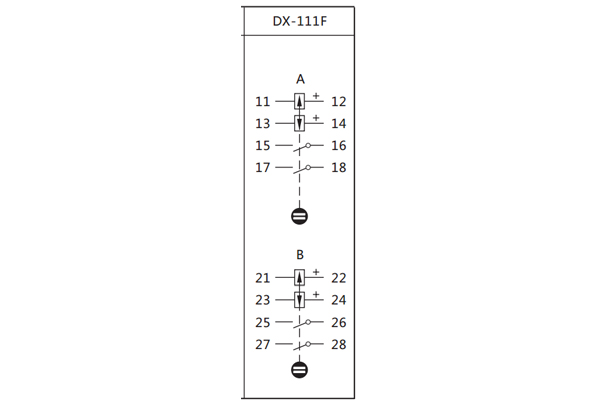

12、繼電器觸點規格

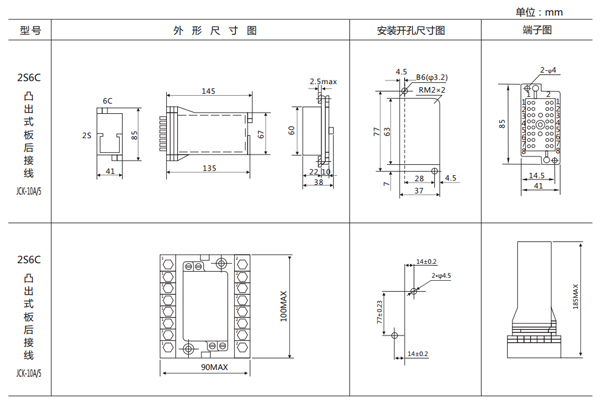

三、DX-111F信號繼電器開孔尺寸
