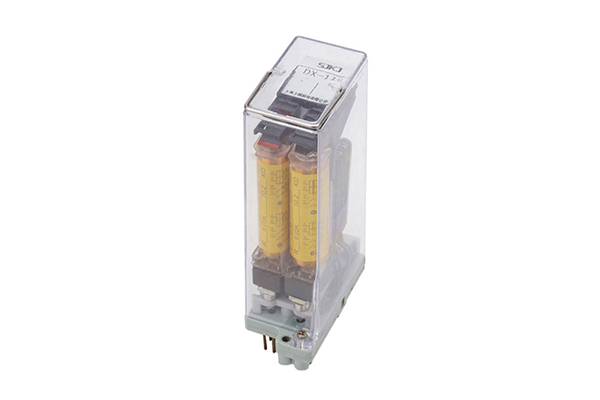

DX-111F信號繼電器應用范圍及接線圖-上海上繼科技有限公司
發表時間:2019-11-10 01:25 瀏覽次數:627 〖返回〗一、DX-111F信號繼電器應用范圍
DX-111F信號繼電器用于電力系統二次回路及工業化控制回路中、作為故障指示及報警之用。

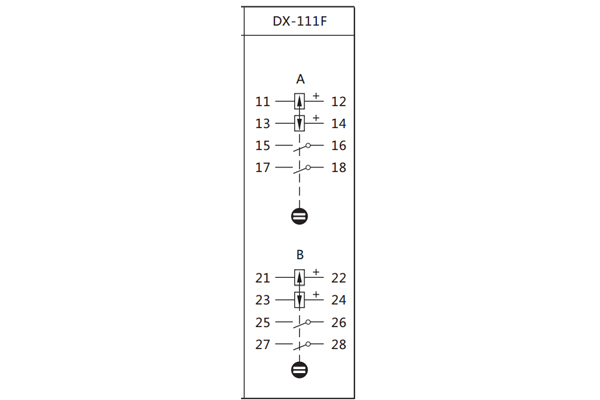

二、DX-111F信號繼電器接線圖
三、DX-111F信號繼電器特點
1、外殼采用引進的Combiflex凸出式模數化插入結構。
2、 信號牌為四條橫條顯示。顏色有紅黃二種,顯示清晰視角寬廣。
3、具有機械掉牌信號,磁保持,電復歸。
4、一個安裝單元中可裝二個繼電器單元。
5、線圈為直流激磁。
四、DX-111F信號繼電器工作原理
繼電器是在一個最小外殼內裝有二個獨立的信號繼電器,該繼電器為電磁拍合式,由電磁系統,接觸系統及信號顯示三部分組成。 當繼電器線圈加入激勵量后由于磁鐵的磁力,使銜鐵保持在吸合位置,觸點閉合信號牌顯示,信號為四條橫條顯示,顏色有紅黃、熒 光色二種,當復歸線圈上加入短時復歸電壓,繼電器恢復至釋放狀態。
