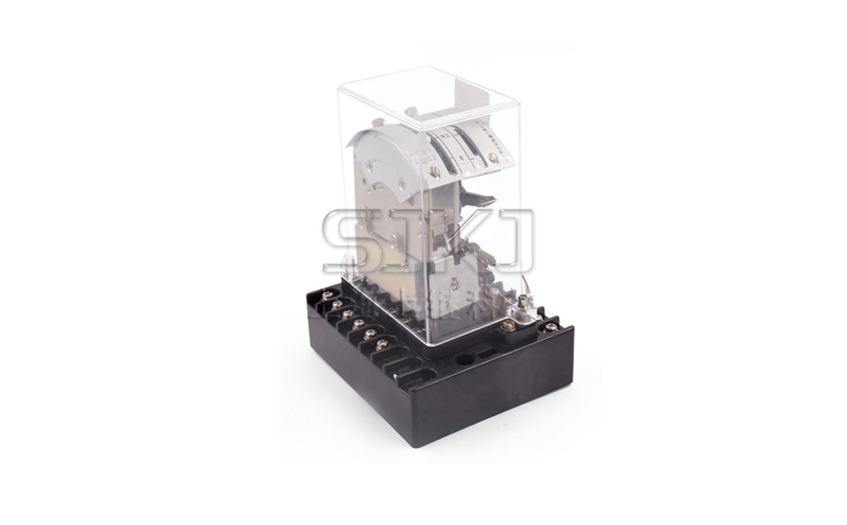

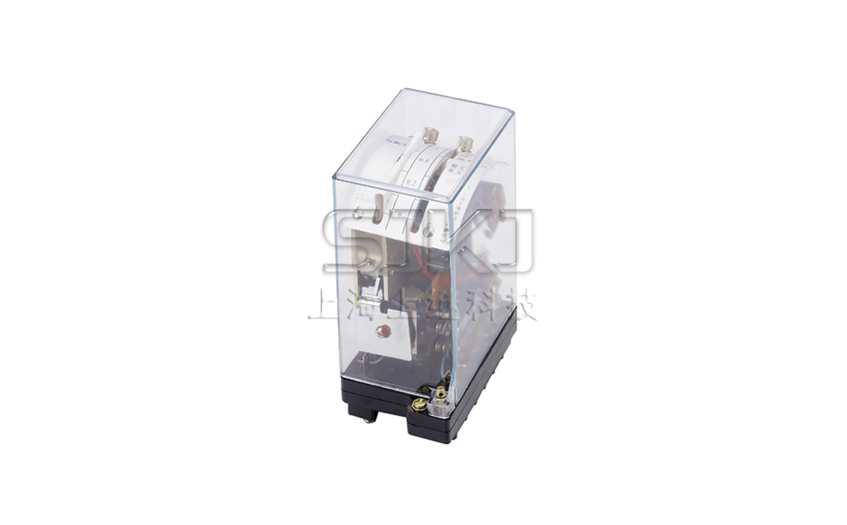

DS-22繼電器_DS-22時間繼電器_工作原理

時間繼電器系列
  •  DS-22時間繼電器應用范圍


    DS-22時間繼電器作為輔助元件用于各種保護和自動控制線路中,使被控元件的動作得到可調節的延時。

    繼電器DS-2l~24是短時帶電的時間繼電器;

    DS-21/C~24/C是長期帯電的時間繼電器(帶外附電阻) ;

    DS-25~28是交流時間繼電器。該繼電器具有一付瞬動轉換觸點,一付滑動延時主觸點和一付終止延時主觸點。



  •  DS-22時間繼電器主要技術參數


    DS-22時間繼電器主要技術參數圖片一

    ·動作值: DS-21~24不大于70%額定電壓; DS-21C~24C不大于75%額定電壓; DS-25~28不大于85%額定電壓。

    ·返回值:不小于5%額定電壓。

    ·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x104次。輸出觸點長期允許接通電流為5A。

    ·介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

    ·外附電阻對照表

    DS-22時間繼電器主要技術參數圖片二


    DS-22時間繼電器內部接線及外引接線圖(正視圖)


    DS-22時間繼電器內部接線及外引接線圖(正視圖)


  •  DS-22時間繼電器外形及開孔尺寸


    DS-22時間繼電器外形及開孔尺寸圖片
