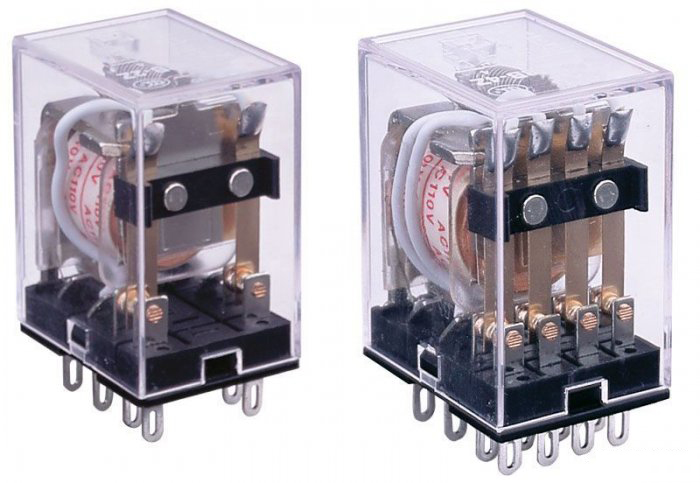

中間繼電器有什么作用呢?下面來看看小編是怎么介紹的吧。
一般的電路常分成主電路和控制電路兩部分,繼電器主要用于控制電路,接觸器主要用于主電路;通過繼電器可實現用一路控制信號控制另一路或幾路信號的功能,完成啟動、停止、聯動等控制,主要控制對象是接觸器;接觸器的觸頭比較大,承載能力強,通過它來實現弱電到強電的控制,控制對象是電器。
1.代替小型接觸器
中間繼電器的觸點具有一定的帶負荷能力,當負載容量比較小時,可以用來替代小型接觸器使用,比如電動卷閘門和一些小家電的控制。這樣的優(yōu)點是不僅可以起到控制的目的,而且可以節(jié)省空間,使電器的控制部分做得比較精致。
2.增加接點數量
這是中間繼電器最常見的用法,例如,在電路控制系統中一個接觸器的接點需要控制多個接觸器或其他元件時而是在線路中增加一個中間繼電器。
3.增加接點容量
我們知道,中間繼電器的接點容量雖然不是很大,但也具有一定的帶負載能力,同時其驅動所需要的電流又很小,因此可以用中間繼電器來擴大接點容量。比如一般不能直接用感應開關、三極管的輸出去控制負載比較大的電器元件。而是在控制線路中使用中間繼電器,通過中間繼電器來控制其他負載,達到擴大控制容量的目的。
4.轉換接點類型
在工業(yè)控制線路中,常常會出現這樣的情況,控制要求需要使用接觸器的常閉接點才能達到控制目的,但是接觸器本身所帶的常閉接點已經用完,無法完成控制任務。這時可以將一個中間繼電器與原來的接觸器線圈并聯,用中間繼電器的常閉接點去控制相應的元件,轉換一下接點類型,達到所需要的控制目的。
5.用作開關
在一些控制線路中,一些電器元件的通斷常常使用中間繼電器,用其接點的開閉來控制,例如如彩電或顯示器中常見的自動消磁電路,三極管控制中間繼電器的通斷,從而達到控制消磁線圈通斷的作用。
6.轉換電壓
7.消除電路中的干擾
