繼電器是個很廣泛的一個名詞，就如我們每天可以見到的衣服一樣，就像衣服我們也分長袖，短袖，襯衫等等。所以繼電器也會分種類及用途不一樣所以在每個領域又會有個新的長尾詞，比如：時間繼電器，小型繼電器，工控繼電器，汽車?yán)^電器等等。今天我們就先來看看幾大類常見的繼電器基本的定義，這樣可以讓購買者能使用到更恰當?shù)牡胤剑?br/>

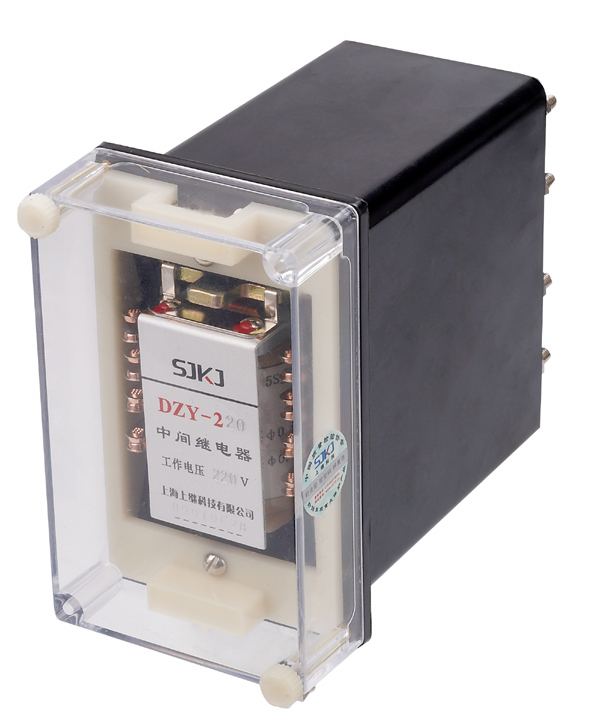

繼電器

一：繼電器定義：

繼電器（英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

二：繼電器觸點形式：

1、動合型（常開）（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。

2、動斷型（常閉）（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。

3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。

三：繼電器常見種類：

1、過電流繼電器

2、過電壓繼電器

3、欠電壓繼電器

4、接地過電壓繼電器

5、接地過電流繼電器

6、 選擇性接地繼電器

7、 缺相繼電器

8、比率差動繼電器

9：時間繼電器等等

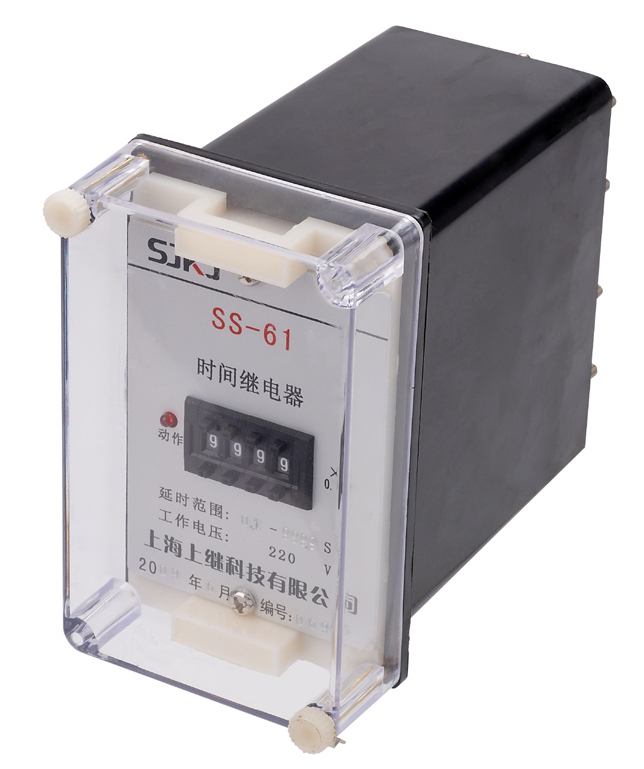

時間繼電器

一：時間繼電器定義：

時間繼電器是指當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。

二：時間繼電器觸點形式：

1：通電延時：通電延時就是線圈通電后，常開和常閉觸點延時后才動作，線圈斷電后立即復位。

2：斷電延時：斷電延時就是線圈通電后，常開和常閉觸點立即動作，線圈斷電后延時工作。

三：時間繼電器常見種類

1：空氣阻尼式時間繼電器利用空氣通過小孔時產生阻尼的原理獲得延時。

2：電子式時間繼電器

3：電動機式時間繼電器

4：電磁式時間繼電器。

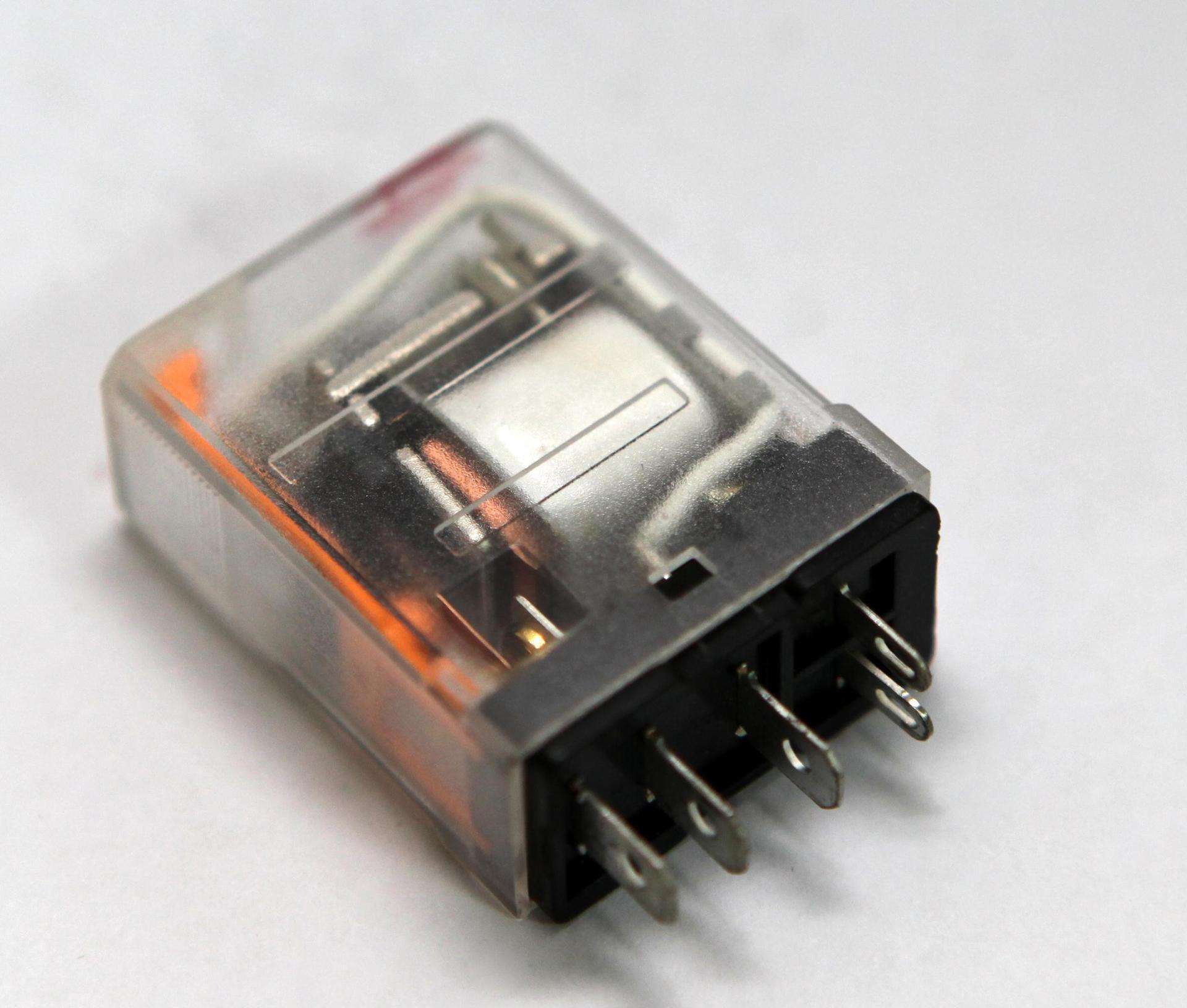

小型繼電器

一：小型繼電器定義：

小型直流繼電器是指采用直流電流共供電的一種小型電子控制器件。具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中。它相當于“自動開關”，在電路中起著自動調節、安全保護、轉換電路等作用。

二：小型繼電器觸點形式：

1：單刀單擲(SPST)觸點

2：單刀雙擲(SPDT)觸點

3：雙刀單擲(DPST)觸點

4：雙刀雙擲(DPDT)觸點

三：小型繼電器常見種類：

1：KV為電壓繼電器

2：KA為電流繼電器

3：KT為時間繼電器等等

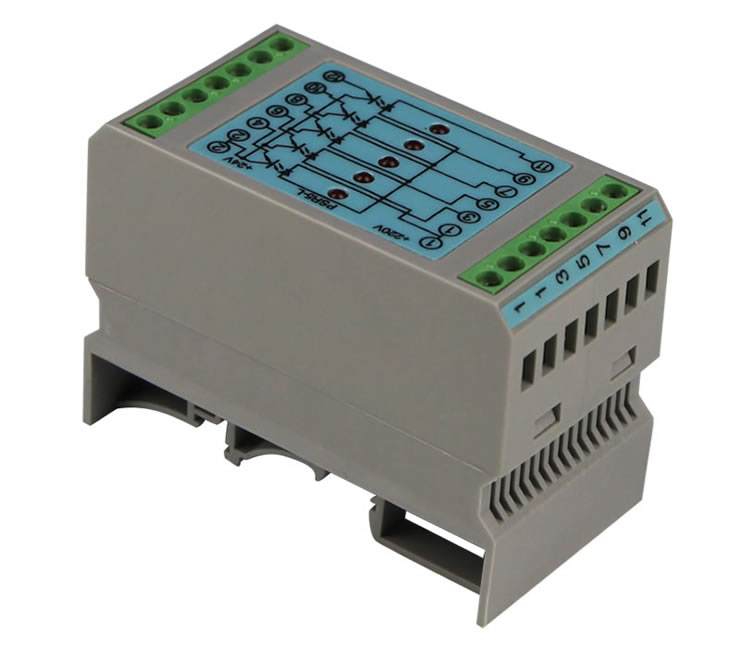

工控繼電器

一：工控繼電器定義：

控制繼電器是一種自動電器，它適用于遠距離接通和分?jǐn)嘟?、直流小容量控制電路，并在電力?qū)動系統中供控制、保護及信號轉換用?？刂评^電器的輸入量通常是電流、電壓等電量，也可以是溫度、壓力、速度等非電量，輸出量則是觸點動作時發出的電信號或輸出電路的參數變化。繼電器的特點是當其輸入量的變化達到一定程序時，輸出量才會發生階躍性的變化。

二：工控繼常見型號：

K18型、K3型、具有雙線圈的K3-S型、高返回系數的K9、K10型、交流的K4型以及小型的KX型等產品。

三：工控繼電器常見種類：

1：電壓繼電器它是根據電路電壓變化而動作的繼電器,如用于電動機失壓、欠壓保護的交直流電壓繼電器;用于繞線式電動機制動和反轉控制的交流電壓繼電器;用于直流電動機反轉及反接制動的直流電壓繼電器等。 供增大控制電路中觸點數量或容量而用的中間繼電器,實質上也是電壓繼電器,僅僅是其動作值無需調整而已。

2：電流繼電器它是根據電路電流變化而動作的繼電器,被用于電動機和其他負載的過載及短路保護、以及直流電動機的磁場控制或失磁保護等。

3：時間繼電器這是從接受信號到執行元件動作有一定時間間隔的繼電器,如起電動機時用以延時切換起動電阻、電動機能耗制動和生產過程的程序控制等所用的繼電器。

4：熱繼電器供交流電動機過載及斷相保護用的繼電器。

5：溫度繼電器供各種設備作過熱保護或溫度控制用的繼電器。

6：速度繼電器供電動機轉速和轉向變化監測的繼電器。

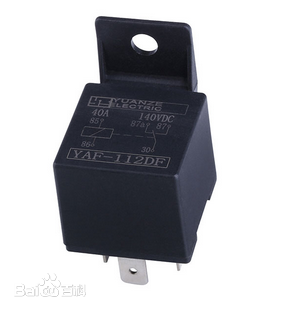

汽車?yán)^電器

一：汽車?yán)^電器定義：

繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。而汽車?yán)^電器是汽車中使用的繼電器，該類繼電器切換負載功率大，抗沖、抗振性高。

二：汽車?yán)^電器觸點形式：

1：常開型

2：常閉型

3：混合型

三：汽車?yán)^電器常見分類：

1：按用途分類可分為： 功能型和控制型繼電器兩種。像閃光繼電器刮水繼電器等就屬于功能型繼電器，而普通的單純起電路通斷與轉換的繼電器都屬于控制型繼電器。

2：按觸點狀態分為：常開型，常閉型和混合型三種。

3： 按控制方式分：電流型和電壓型電流型控制繼電器是按一定電流值而動作的繼電器；它和其他元件組成實用電路，如汽車上的閃光繼電器，電流越大，閃光頻率越高。電壓型繼電器是按一定電壓值動作的繼電器，既當被控制的電路電壓大于或小于一定值時繼電器就接通或斷開被控制的電路。如燈光繼電器、喇叭繼電器等。電壓繼電器主要用來控制大電流消耗電路，這種繼電器的線圈控制電壓一般要大于7V才能工作，而小于5V就停止工作。

4：按連接方式分為：接線柱式和插接式

5：按保護方式分為：電阻保護式和二極管保護式

以上是常見的幾種繼電器的講解和分類，需要更精細的了解可自行查閱資料，本文內容只代表小編個人觀點

文章部分內容取自網絡
