概述：

BCH-2型差動繼電器用于兩繞組或三繞組電力變壓器以及交流發電機的單相差動保護線路中，作為主保護。

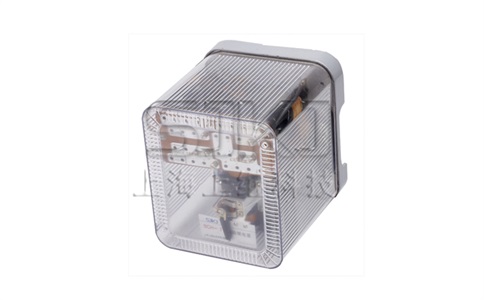

BCH-2型差動繼電器是將DCD-2型差動繼電器的機芯裝入這種透明殼體中，透過殼罩可以觀察到繼電器的動作情況，本繼電器是凸出式安裝方式的繼電器。

工作繞組接入保護的差動回路，平衡繞組可以按照實際需要接入環流回路或工作回路。短路繞組可根據保護不同的設備來選用A-A；B-B；C-C；D-D。

速飽和變流器構成差動繼電器的一些主要技術性能，如直流偏磁特性消除不平衡電流效應的自耦變流器性能等。

繼電器基本原理是利用非故障時暫態電流中的非周期性分量來磁化變流器導磁體，提高其飽和程度從而構成躲過勵磁涌流及穿越性故障時不平衡電流的作用。其相應的特性曲線為直流助磁特性曲線簇ε=f（k）。

主要技術數據：

額定電流5A,頻率50HZ。無直流分量時，繼電器起始動作安匝AWo=60±4。
      當用于保護三繞組電力變壓器時,其動作電流可在3~12A 的范圍內進行調整(AWo=60)。當用于保護雙繞組電力變壓器或發電機時,其動作電流可在1.5~12A 的范圍內進行調整。
      繼電器的直流助磁特性ε=f(k)可以改變短路繞組匝數的方法進行分別調整。當偏移系數k=0.6 時,短路繞組(A-A,B-B,C-C,D-D)整定在不同位置時的相對動作電流系數ε值的誤差不超過-8%~+20%。

      繼電器在二倍動作電流時的可靠系數不小于1.2,在五倍動作電流時的可靠系數不小于1.35。繼電器在三倍動作電流時的動作時間不大于35ms。
      繼電器動合觸點在直流有感電路中(時間常數為5±0.75ms)且電壓不大于220V,電流不大于2A,觸點斷開容量不小于50W。觸點在此規定負荷條件下，繼電器應可靠動作1000次。
      繼電器的絕緣電阻不小于10MΩ,耐壓試驗交流50HZ、2kV,1min 無絕緣擊穿或閃絡現象。
檢驗項目和要求：
      檢查繼電器的殼罩和內部的元件有無在運輸中的損壞現象，各緊固螺釘不能松動。出口執行元件的檢查主要機械性能，銜鐵不應與兩邊鐵芯相碰,更不能卡死?？蓜酉到y(tǒng)要靈活,各螺釘要擰緊,游絲平整，間距均勻，匝間不應相碰。觸點間隙不小于2mm,動作要有超行程、接觸可靠等要求。

主要電氣性能：
      1.動作電壓: 1.5~1.56V
      2.動作電流:220~230mA
      3.返回系數:0.7~0.85
起始動作安匝：
      要求起始動作安匝AWo=60±4,在這里應指出，在二次繞組并聯一只47Ω電位器是用來作微調整用的。
      例如:一臺差動繼電器起始動作安匝剛達到56AW,但與標準值60AW 還差4AW,這時為了調整60AW,此時可借助電位器來調整到60AW,以達到**動作安匝值，然后將電位器上面螺帽擰緊。

      應該指出，在不加電位器時，起始動作安匝不得小于56安匝,假如起始動作安匝調得很低，例如40多安匝,這時要完全依靠電位器來調整到60安匝，那是極其不利的,因為此時使用上的電位器阻值很小,動作值極不穩定,萬一電位器旋動桿松動電阻等于零,將差動繼電器二次繞組短接造成繼電器拒動,這一點務必引起充分的注意。

      工作繞組，平衡繞組I和平衡繞組Ⅱ,短路繞組的正確性檢查。

      要求工作繞組和平衡繞組面板插孔上所標匝數與實際匝數相符合,短路繞組抽頭匝數與“技術數據”中所列匝數相符。

直流助磁特性檢驗：

      當偏移系數K=0.6時，短路繞組在各種整定位置下的相對動作電流系數也應滿足下述要求:

      A-A 位置      ε =1.6誤差+20%~-8%

      B-B 位置      ε =3  誤差+20%~-8%

      C-C 位置      ε =5  誤差+20%~-8%

      D-D 位置     ε =7  誤差+20%~-8%

可靠系數檢驗：

      在整定位置下，測量兩倍動作電流時可靠系數要求不小于1.2；五倍動作電流時的可靠系數不小于1.35。

動作時間檢驗：

      要求在三倍動作電流時動作時間不大于35ms。

檢驗方法：

      因為BCH-2型是我國最早年生產的差動繼電器，調試和檢驗方法的資料很多，可參考BCH-2、DCD-2 差動繼電器調試方法（因為DCD-2原理及技術數據均與BCH-2相同，只不過是殼體不一樣和接線端子作相應的變更），以及水利電力部電力生產司編寫的《保護繼電器檢驗》一書。
