一、JFY-1負序電壓繼電器原理、端子接線圖及整定

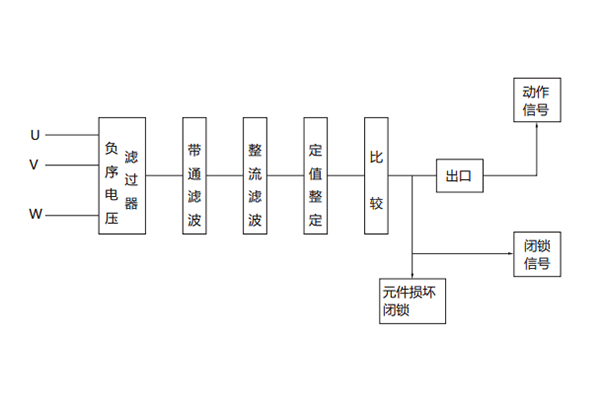

4.1繼電器原理如下圖

三相電壓經負序電壓濾過器后，將其中的負序分量轉變?yōu)閱蜗嚯妷盒盘枺ㄟ@個信號的大小與三想電壓中的負序分量成正比），這個信號經整流濾波、定值整定回路后，變成平穩的直流信號與某一基準電壓相比較，條件滿足時比較器翻轉，出口繼電器動作并發出動作指示信號。

如果繼電器內部元件損壞，則元件損壞閉鎖回路動作，將出口閉鎖、并發出閉鎖信號。

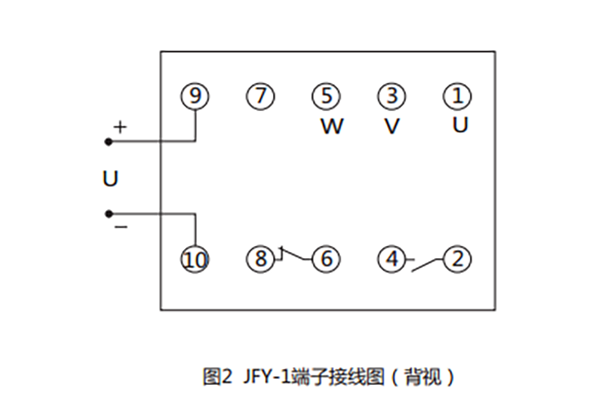

4.2端子接線圖

4.3整定

a.整定采用三位撥碼盤，撥盤數字乘以0.1即為整定值，如：若要整定負序動作電壓為15V，則可將撥盤數字為150，150×0.1=15，即為整定值，同樣，若要整定負序動作電壓為6V，則可將撥盤數字整定為060，60×0.1=6，即為整定值。

b.整定范圍： JFY-1負序電壓繼電器的整定范圍為6~30V。

二、JFY-1負序電壓繼電器使用方法

5.1用戶調試

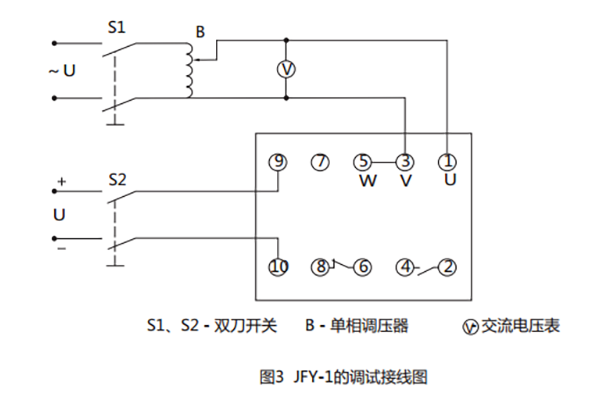

用戶在調試時，按圖3接線圖3為模擬VW相間短路的調試接線圖，在模擬UV， WU相間短路時，需分別將端子①、③或①、⑤短接，三種相間短路時測出的動作電壓為整定動作的3倍,誤差均不應超過±5%，若三種相間短路方式測得的動作電壓相差較懸殊，則按以下步驟進行調試。

a.在端子①、③上施加100V，50Hz交流電壓；

b.用數字萬用表測量印制板上的測試點M和O之間的電壓UMO；

c.調電位器R2，用數字萬用表測量測試點N和測試點O之間的電壓UNO，使UNO=1/2UMO，并記下測試點Q和P之間的電壓UQP1；

d.在端子①、⑤上施加100V，50Hz交流電壓；

e.調電位器R4，用數字萬用表測量測試點Q和P之間的電壓UQP2，使UQP2=UQP1。若三種相間短路測得的動作電壓較接近，但與整

定值誤差較大時，按以下步驟調試。

a.將撥盤在100位置；

b.在①、③上施加17.32V，50Hz交流電壓；

c.調電位器R32直至繼電器剛好動作。

三、JFY-1負序電壓繼電器用戶安裝調試接線圖
