JX-11集成電路信號繼電器應用范圍及接線圖-上海上繼科技有限公司

發表時間:2019-10-06 15:09 瀏覽次數:370 〖返回〗

一、JX-11集成電路信號繼電器應用范圍

JX-11集成電路信號繼電器應用于直流操作保護線路中,作為信號指示器用。繼電器由電流或電壓動作,燈光信號,磁保持,手復歸或電復歸??煽啃院?可替代原有的DX-11、 DX-11A系列、 DX-8、 DX-8G系列, DXM-2A系列, DX-30系列等電磁型信號繼電器。

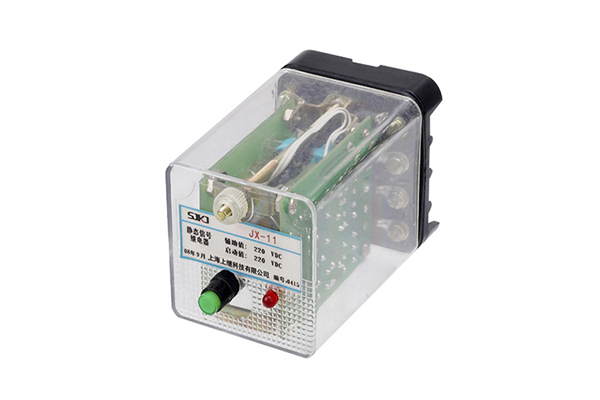

JX-11集成電路信號繼電器

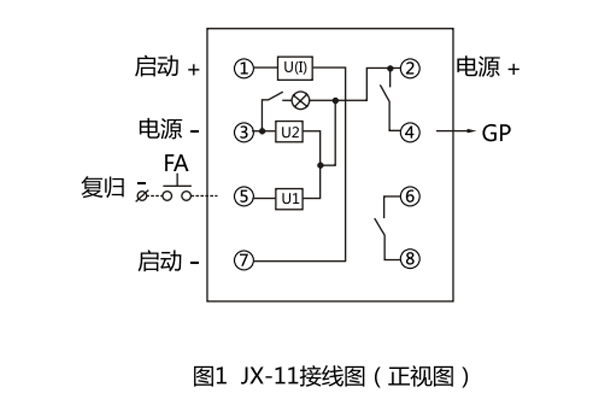

二、JX-11集成電路信號繼電器接線圖

接線圖

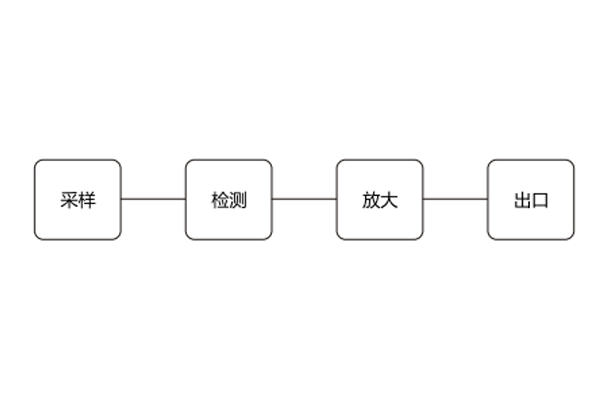

三、JX-11集成電路信號繼電器工作原理

工作原理

繼電器由光電耦合和電阻等器件組成采樣檢測回路。當被測信號到達一定值時,光福開通,開通信號經一個運算放大器放大,推動后級出口回路,使出口繼電器動作。并由自保持回路進行自保持,在啟動回路信號消失后繼電器依然處于動作狀態,只有在按下復歸按鈕或在復歸端施加復歸電壓后,繼電器方可返回。

四、JX-11集成電路信號繼電器安裝尺寸

安裝尺寸
