一、ZSX-3水位信號裝置技術條件

1、額定電壓:裝置的額定電壓為交流220V、50Hz。

2、動作值:裝置的動作電壓不超過85%額定電壓。

3、動作時間:在額定電壓下,裝置動作時間不大于50ms。

4、功率消耗:在額定電壓下,功率消耗不大于3VA。

5、線圈溫升:當周圍環境為40°C時,裝置線圈應能長期承受1.1倍額定電壓,其溫升不超過60°C。

6、觸點斷開容量:在直流有感(τ=5ms)回路, U≤250V, I≤0.4A為30W。

7、介質強度:裝置所有電路對外殼之間及非帶電金屬部分應能耐受2?(有效值) , 50Hz的交流試驗電壓,歷時1min ,而無絕緣擊穿或閃絡現象 。

8、壽命:機械壽命為104次;電壽命為103次。

二、ZSX-3水位信號裝置工作原理

裝置由變壓器、整流橋、小型密封電磁繼電器、電容器、電位器等組成。原理接線圖見圖1。

裝置端子①、②接交流220V、50Hz電源,當水位上升到使③、④(接水位電極)形成通路時電磁繼電器K動作 ,動合觸點閉合 ,裝置發出信號。

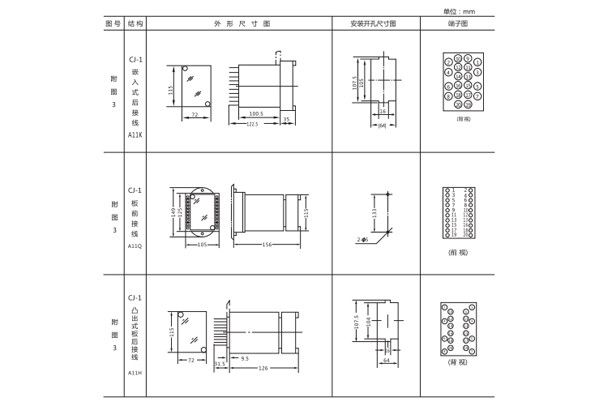

三、ZSX-3水位信號裝置開孔尺寸

四、ZSX-3水位信號裝置調試方法

1、使用前應對裝置進行外觀檢査。

2、將端子①、②接交流220V、50Hz電源,③、④(使用時分別接水位的兩極)短接,并把電位器之值置于**,檢査動作電壓, 當動作電壓不大于85%額定電壓時,裝置動作。

3、在接入水位電極時,如因水電阻的變化影響動作值時可調整電位器。
