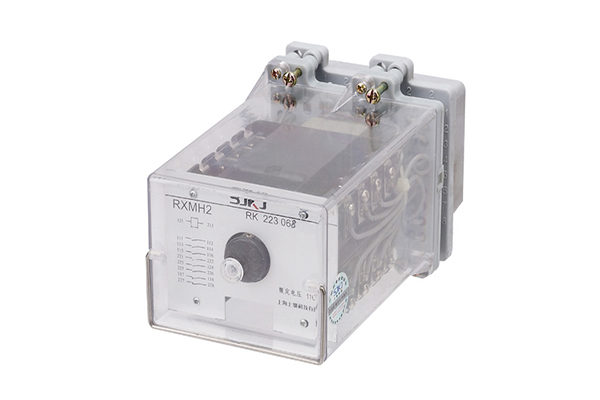

一、RXMH2型大容量中間繼電器特點

1.1觸點數量多達8付,斷開容量大。

1.2線圈激勵分直流和交流二種 。

二、RXMH2型大容量中間繼電器技術數據

2.1動作電壓: DC.<70%額定電壓; AC.<85%額定電壓。

2.2返回電壓; DC.>5%額定電壓; AC.>15%額定電壓。

2.3動作時間:<55ms RK223 070規格<60ms,交流規格<65ms。

2.4線圈功耗: DC為5.5W; AC為9VA

2.5觸點**斷開容量: AC.≯250V，I≯10A(功率因數為0.4±0.1)為1000VA

                     DCV≯250; I≯5A, (L/R=40ms)為100W

   如果增加觸點斷開容量可按表1內數據將觸點串聯

2.6絕緣耐壓: 50Hz, 1min, 2kV。

2.7沖擊電壓: 5kV。

2.8能承受5-15Hz中等震級的地震波沖擊。

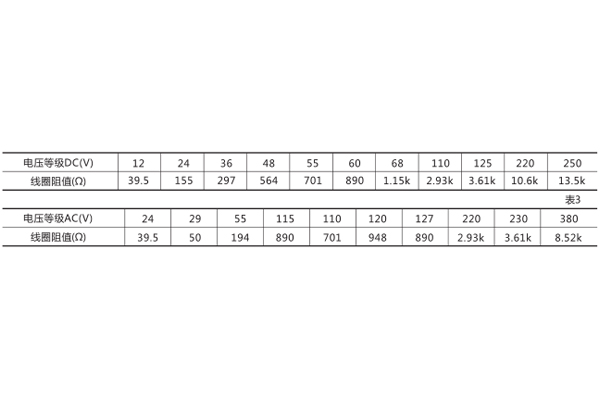

2.9額定電壓及線圈阻值。

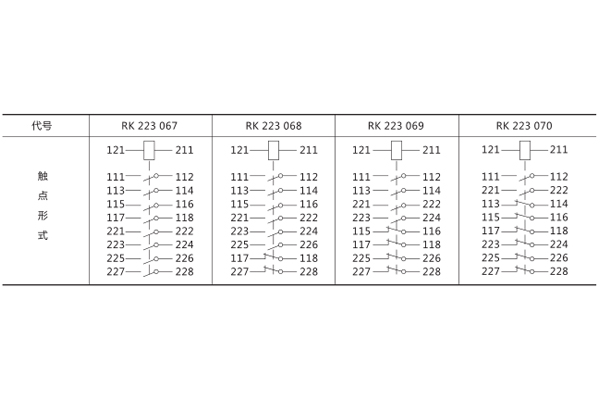

三、RXMH2型大容量中間繼電器接線圖

3.1觸點規格
