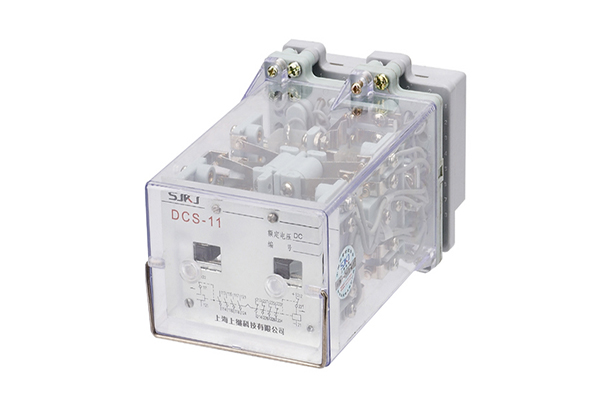

一、RXMVB2(DCS-11)大容量雙位置繼電器用途

RXMVB2(DCS-11)大容量雙位置繼電器用于需要大容量雙穩態觸點的工業控制和其它一般控制場合。

二、RXMVB2(DCS-11)大容量雙位置繼電器技術參數

2.1動作值: DC<70%額定電壓, AC<80%額定電壓。

2.2動作時間: 30/25ms(觸點閉合/斷開)。

2.3線圈功耗: DC3.5W  AC15VA

2.4觸點斷開容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。

2.5重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。

2.6絕緣耐壓: 50Hz, lmin, 2kV。

2.7沖擊電壓: 5kV。

2.8繼電器能承受5-15 Hz中等震級的地震波沖擊。

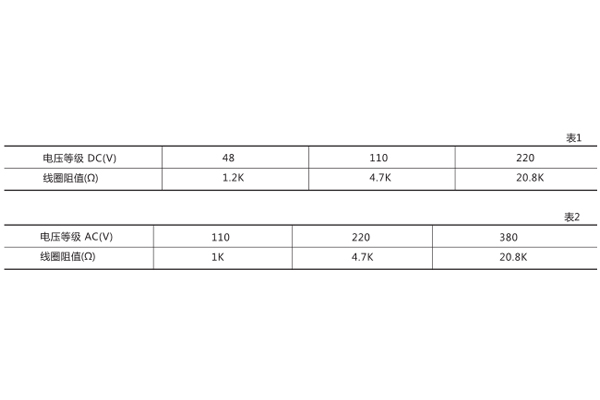

2.9額定電壓及線圈阻値。

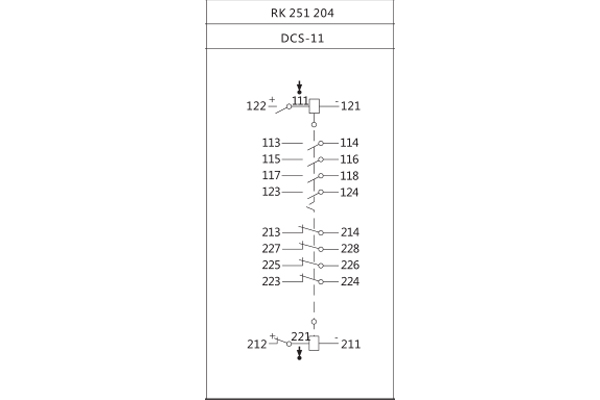

2. 10繼電器觸點點規格

三、RXMVB2(DCS-11)大容量雙位置繼電器特點

3.1體積小,拆裝方便,能安裝在位置緊張有限的場合。

3.2用于需要大容量雙穩態觸點的工業控制和其它控制上,在電流互感器二次側和跳閘上要求多切換,

3.3線圈回路串有切斷觸點。消除了持續的功耗,從而限制了熱量積累及減輕控制電源的負載。

3.4線圈激勵有交流和直流兩種。

四、RXMVB2(DCS-11)大容量雙位置繼電器安裝尺寸
