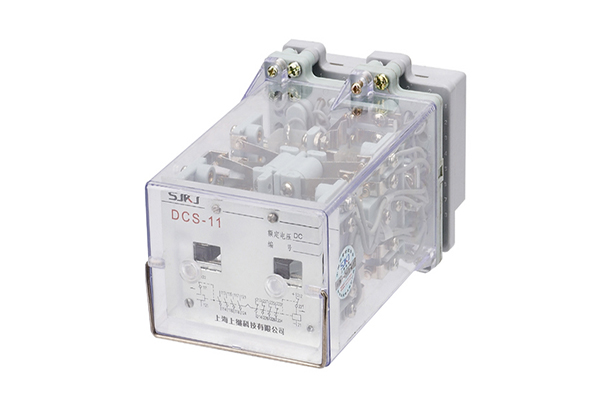

RXMVB2(DCS-11)大容量雙位置繼電器接線圖及應用范圍-上海上繼科技有限公司
發表時間:2019-09-12 22:29 瀏覽次數:328 〖返回〗一、RXMVB2(DCS-11)大容量雙位置繼電器特點
1.1體積小,拆裝方便,能安裝在位置緊張有限的場合。
1.2用于需要大容量雙穩態觸點的工業控制和其它控制上,在電流互感器二次側和跳閘上要求多切換,
1.3線圈回路串有切斷觸點。消除了持續的功耗,從而限制了熱量積累及減輕控制電源的負載。
1.4線圈激勵有交流和直流兩種。
二、RXMVB2(DCS-11)大容量雙位置繼電器技術數據
2.1動作值: DC<70%額定電壓, AC<80%額定電壓。
2.2動作時間: 30/25ms(觸點閉合/斷開)。
2.3線圈功耗: DC3.5W AC15VA
2.4觸點斷開容量: AC,250V,10A(COS(p>0.4),1000VA; DC, 250V, 5A(L/R<40ms) , 100W。
2.5重量: 0.7kg(凸出式) , 2.5kg(嵌入式)。
2.6絕緣耐壓: 50Hz, lmin, 2kV。
2.7沖擊電壓: 5kV。
2.8繼電器能承受5-15 Hz中等震級的地震波沖擊。
2.9額定電壓及線圈阻値。

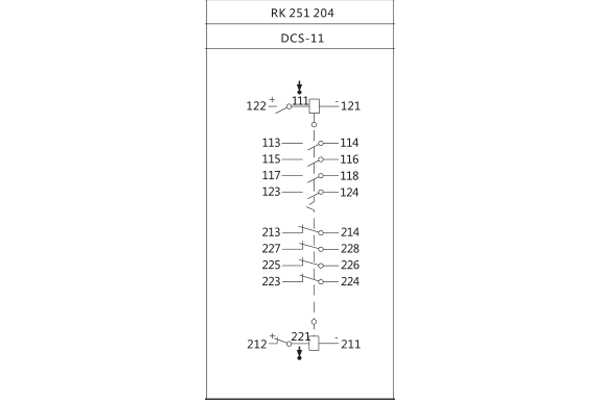

三、RXMVB2(DCS-11)大容量雙位置繼電器接線圖
3. 1繼電器觸點點規格
