DZS-13CE/500中間繼電器技術數據及開孔尺寸-上海上繼科技有限公司

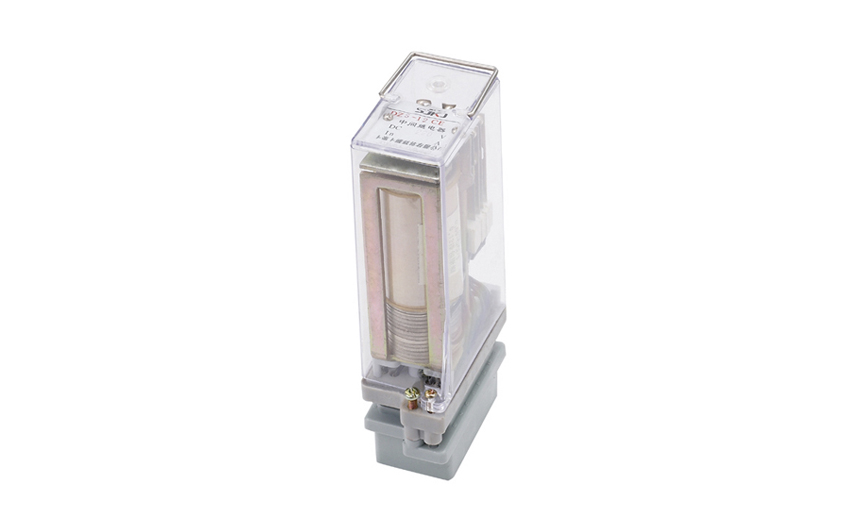

發表時間:2019-08-24 13:37 瀏覽次數:373 〖返回〗一、DZS-13CE/500中間繼電器的簡介
中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因為有良好的電隔離.至使控制方和被控方無電器上的連接,而達到安全控制目的。

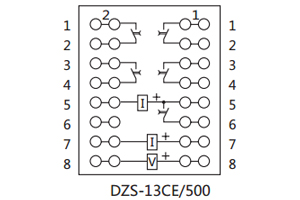

二、DZS-13CE/500中間繼電器的接線圖
三、DZS-13CE/500中間繼電器的技術數據
●額定電壓:220V、110V、48V、24V、12V。
●額定電流:1A、2A、4A、6A。
●接點形式:2動合3轉換、3動合2轉換、6動合、5動合。
●動作值:為額定值的30~70%。
●返回值:延時動作的繼電器的返回值不小于5%額定值。
●保持值:具有電流保持繞組的繼電器,保持電流不大于80%額定保持值。
●動作時間:DZS-12CE、DZS-12CE不大于0.06S。
●返回時間:DZS-12CE不小于0.4S。
●功率消耗:不大于5W。
●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

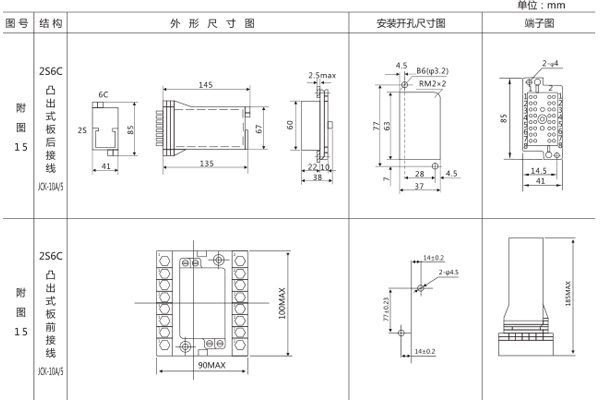

四、DZS-13CE/500中間繼電器的開孔尺寸
五、DZS-13CE/500中間繼電器的觸點性能
觸點斷開容量,交流:10A,250V AC;直流10A,28V DC。
觸點**切換功率,交流:1800VA;直流:360W。
觸點長期允許閉合電流:裝置輸出觸點長期允許閉合電流為5A。
觸點電氣壽命:輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回50000次。
