DZS-213X中間繼電器接線圖及開孔尺寸-上海上繼科技有限公司

發表時間:2019-08-22 14:55 瀏覽次數:348 〖返回〗

DZS-213X中間繼電器

一、DZS-213X中間繼電器的介紹

用于繼電保護與自動控制系統中,以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同,與接觸器的主要區別在于:接觸器的主觸頭可以通過大電流,而中間繼電器的觸頭只能通過小電流。所以,它只能用于控制電路中。 它一般是沒有主觸點的,因為過載能力比較小。所以它用的全部都是輔助觸頭,數量比較多。新國標對中間繼電器的定義是K,老國標是KA。一般是直流電源供電。少數使用交流供電。

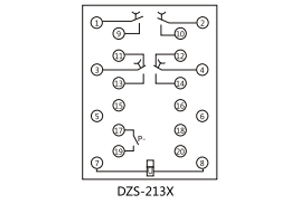

二、DZS-213X中間繼電器的接線圖

接線圖

三、DZS-213X中間繼電器的開孔尺寸

開孔尺寸

四、DZS-213X中間繼電器的介質強度

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz;

②動、靜觸點之間1000V/50Hz;

③常開觸點(繼電器上的NO)與常閉觸點(繼電器上的NC)之間1000V/50Hz;

④觸點與電壓回路之間1000V/50Hz。

五、DZS-213X中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成,防潮、防塵、不斷線,可靠性高,克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小,溫升低,不需外附大功率電阻,可任意安裝及接線方便。

⒊繼電器觸點容量大,工作壽命長。

⒋繼電器動作后有發光管指示,便于現場觀察。

⒌延時只需用面板上的撥碼開關整定,延時精度高,延時范圍可在0.02-5.00S任意整定。
