DZ-700/8000中間繼電器結構及參數-上海上繼科技有限公司
發表時間:2019-08-14 10:03 瀏覽次數:300 〖返回〗一、DZ-700/8000中間繼電器的概述
DZ-700/8000中間繼電器做為一種輔助繼電器,用于直接操作的各種保護和自動控制裝置中,以增加觸點的數量及容量。

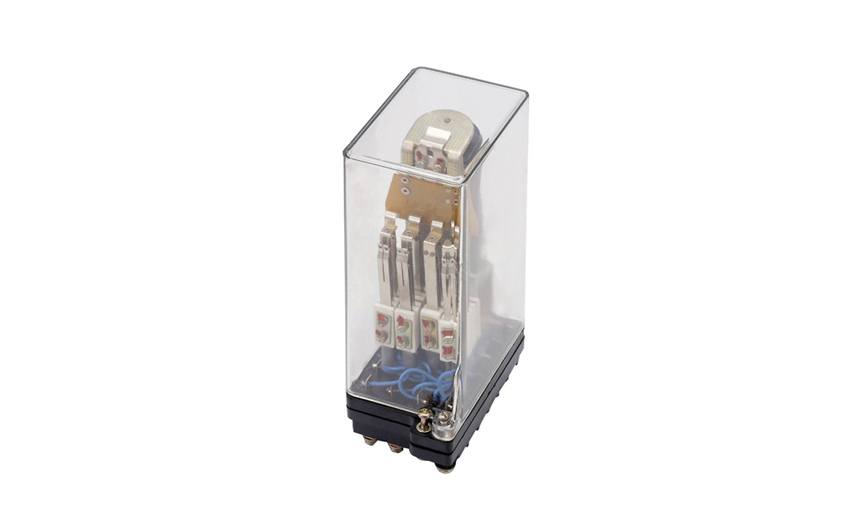

二、DZ-700/8000中間繼電器的結構
該繼電器是在DM-1型電碼繼電器的基礎上增加底座和外殼而成。殼體結構采用JK-1(凸出式后接線)、JKF-1Q(凸出式接線)、JK-6/1(嵌入 式后接線)標準組件,訂貨需指明。

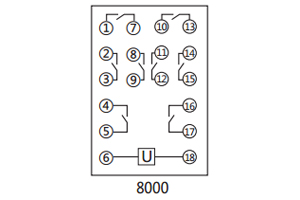

三、DZ-700/8000中間繼電器的接線圖
四、DZ-700/8000中間繼電器的參數

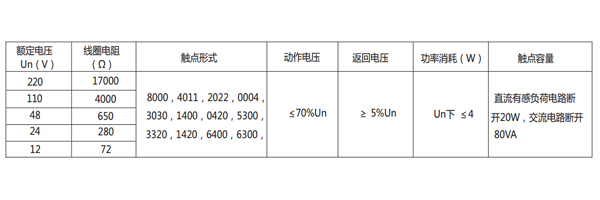

DZ-700/8000中間繼電器主要技術數據見表
注:觸點形式由4位數字組成,左起第一位表示動合觸點數量;第二位表示動斷觸點數量;第三位表示轉換觸點數量;第四位表示過渡轉換觸點數量。
五、DZ-700/8000中間繼電器的介質強度
對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。
①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz;
②動、靜觸點之間1000V/50Hz;
③常開觸點(繼電器上的NO)與常閉觸點(繼電器上的NC)之間1000V/50Hz;
④觸點與電壓回路之間1000V/50Hz。
