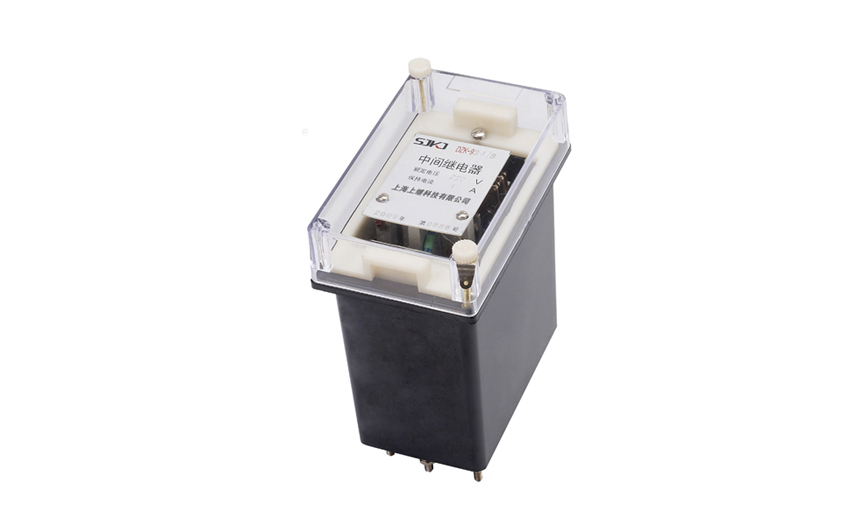

一、DZK-942中間繼電器的簡介

中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因為有良好的電隔離.至使控制方和被控方無電器上的連接,而達到安全控制目的。

二、DZK-942中間繼電器的技術參數

●額定工作電壓：DC：220V、110V、48V、24V。

●額定工作電流：DC：0.25A、0.5A、lA、1.5A、2A、4A、8A。

●額定保持電流：DC：0.25A、0.5A、lA、2A、4A、8A。

●額定保持電壓：DC：220V、110V、48V、24V。

●動作值：在周圍環境溫度為20 ±2℃的條件下，電壓型的動作電壓為50％-70％的額定電壓；電流型的動作電流不大于80％額定電流。

●返回值：周圍環境溫度為20±2℃的條件下，返回值不小于5％額定值。

●保持值：在周圍環境溫度為20±2C的條件下

a.具有電流保持繞組的產品，其自保持電流不大于80％額定保持電流值；

b.具有電壓保持繞組的產品，其保持電壓不大于70％額定保持電壓值。

●動作時間：在周圍環境溫度為20 ±2℃的條件下，工作繞組施加激勵量為額定值，D2K-900/8動作時間不大于8ms，DZK-900/4動作時間不大于4ms(四對觸點以上增加0.5ms)。DZK-900/4電流型產品動作時間不大于5ms(四對觸點以上增加0.5ms)。

●返回時間：在周圍互不干涉溫度為20±2℃的條件下，DZK-900/8返回時間不大于5ms，DZK-900/4返回時間不大于2ms。

●功率消耗：不大于10W(包括外附電阻)。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

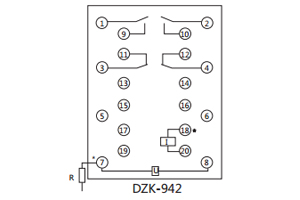

三、DZK-942中間繼電器的接線圖

四、DZK-942中間繼電器的安裝尺寸

五、DZK-942中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。
