JSL-16過流繼電器安裝尺寸及接線圖-上海上繼科技有限公司

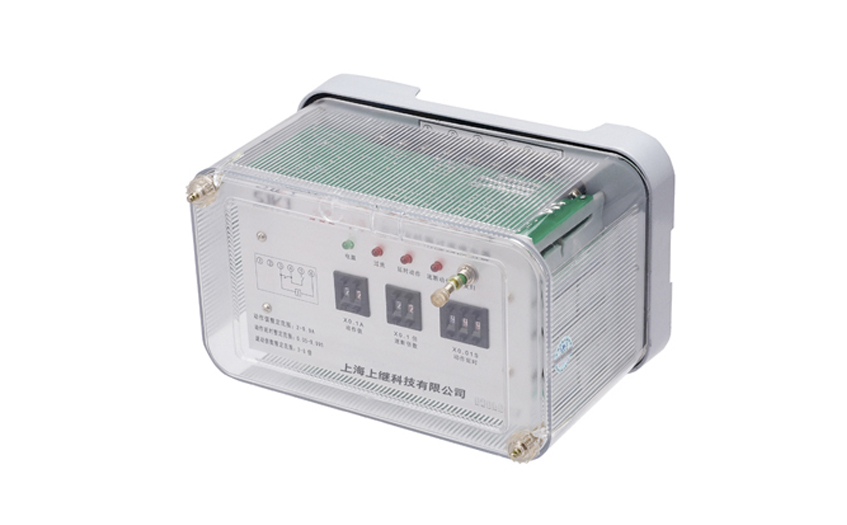

發表時間:2019-08-01 16:50 瀏覽次數:535 〖返回〗一、JSL-16過流繼電器的概述
1、JSL-16系列靜態定時限過流繼電器(以下簡稱繼電器)適用于城市和農村電力網供電線路、變壓器,電機的過負荷和短路保護。
2、本繼電器為集成電路靜態繼電器, 采用數碼開關整定電流值,直觀方便,改變整定值無須檢驗,整定范圍為2.0-9.9A級差為0.1A; 精度高、功耗小,動作時間快、返回系數高,其結構與GL系列過流繼電器相同。
3、本繼電器的使用, 對交流操作的開閉所和高配用戶中特別解決了:滿足電力部壓縮時間級差反措要求,克服了反時限交流操作保護 裝置與大電網定時限保護不相配合的致命弱點,避免了因用戶故障造成保護越級跳閘進而擴大事故;采用數碼開關設置定值的定時限保護, 消除了原反時限特性繼電器在定值計算,上下級配合及調試中帶來的大量繁瑣的工作量,極大的方便了工作人員的設計和現場工作。

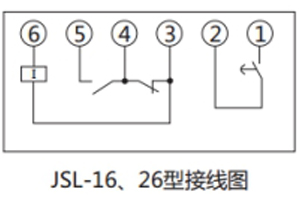

二、JSL-16過流繼電器的接線圖
三、JSL-16過流繼電器的整定方法
1、起動電流整定:起動電流整定開關為最左一組撥碼開關(共兩個),左面一個表示1A,右面一個表示0.1A。若其值為5和6,則其整定值為
5.6A。注意其范圍為無輔助電源產品2.0~9.9A,級差是0.1A。
2、延時整定:延時整定選擇開關為最右一組撥碼開關,用來選擇延時時間,其倍率為0.01,若其值為777,則延時時間為7.77S。
3、速動倍率整定:速動倍數選擇開關為中間一組撥碼開關,其范圍2~9.9,撥碼左邊一個表示1.0級,右邊一個表示0.1級。當其值為30時則為3倍。若設定電流為2.6A,速動電流為3倍,則當電流達到3×2.6=7.8A時,會不經延時而直接動作。注意,無輔助電源產品速動后斷電方可返回。

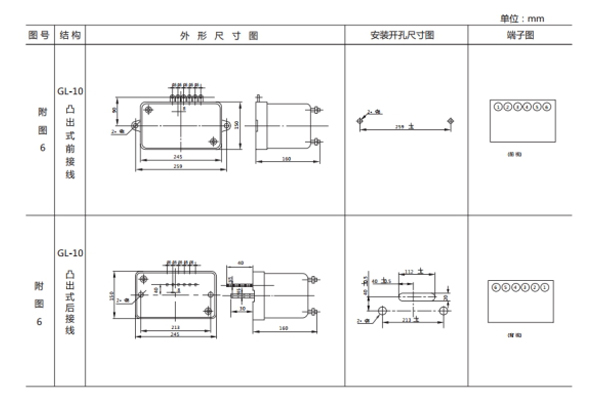

四、JSL-16過流繼電器的安裝尺寸
五、JSL-16過流繼電器的注意事項
a、無輔助電源產品測試應注意方法:當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次數匝數相當,否則就會由于阻抗不匹配而產生較大的誤差。測試速動的動作速度時,若采用電流通斷法進行測量,由于繼電器內部工作電源需要一定的建立時間,會產生較大誤差,而在正常工作時,由于工作電源是存原的,速度會快得多。同理,在用通斷法測量延時時間時,也會產生誤差。
b、無輔助電源產品的動作指示:當繼電器的速斷出口和延時出口后,繼電器面板上的動作指示燈會保持動作記錄;在繼電器動作返回后,動作指示燈需手動復歸。
