發表時間:2019-08-01 16:15 瀏覽次數:489 〖返回〗一、JSL-11過流繼電器的概述
1、JSL-11系列靜態定時限過流繼電器(以下簡稱繼電器)適用于城市和農村電力網供電線路、變壓器,電機的過負荷和短路保護。
2、本繼電器為集成電路靜態繼電器, 采用數碼開關整定電流值,直觀方便,改變整定值無須檢驗,整定范圍為2.0-9.9A級差為0.1A; 精度高、功耗小,動作時間快、返回系數高,其結構與GL系列過流繼電器相同。
3、本繼電器的使用, 對交流操作的開閉所和高配用戶中特別解決了:滿足電力部壓縮時間級差反措要求,克服了反時限交流操作保護 裝置與大電網定時限保護不相配合的致命弱點,避免了因用戶故障造成保護越級跳閘進而擴大事故;采用數碼開關設置定值的定時限保護, 消除了原反時限特性繼電器在定值計算,上下級配合及調試中帶來的大量繁瑣的工作量,極大的方便了工作人員的設計和現場工作。

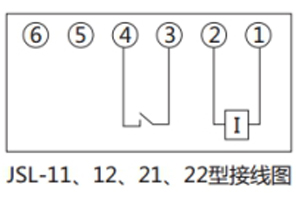

二、JSL-11過流繼電器的接線圖
三、JSL-11過流繼電器的工作環境
1、環境溫度:-10℃~+50℃;
2、相對濕度:不大于90%;
3、大氣壓力:86kPa~106kPa;
4、使用地點不出現超過GB/T14537規定的嚴酷等級為1級的振動。
5、周圍環境:不允許有陽光直射、雨和水的沖洗,無爆炸危險的介質,不應含有能腐蝕金屬、破壞絕緣和表面涂覆層的介質及導電介質,不允許有明顯的水氣,不允許有嚴重的霉菌存在。
四、JSL-11過流繼電器的參數
1、額定值:50Hz交流5A,波形畸變不超過2%。
2、起動電流整定范圍2.0~9.9A,級差為0.1A。
3、電流速動倍數整定范圍:2~9.9倍,級差為0.1倍。
4、延時時間整定范圍:0.05s~9.99s,級差0.01s。
5、速動動作時間:繼電器任一整定點上,在1.2倍速動電流時的動作時間不大于50ms。
6、誤差: 在基準條件下,電流整定值誤差不大于±3%;延時誤差不大于±0.1%+50ms。
7、返回系數:不小于0.9。 8、功率消耗:額定電流時功率消耗不大于6VA。
9、觸點容量:
a、接通容量:在直流電壓不超過250V時,產品主觸點連續接通電流為10A;
b、斷開容量:在電壓不超過250V的感性負荷回路中(L/R=5ms),產品分?jǐn)嗳萘繛?0W;
c:過載能力:繼電器的觸點能可靠地斷開1.5倍規定容量的電流5次,且觸點的性能仍符合技術標準的要求。
10、介質強度:繼電器同一組觸點斷開時,能承受工頻1kV電壓,歷時1min;無電氣聯系的各導電部分之間,能承受工頻2kV電壓,歷時 1min;所有導電部分對安裝架之間,能承受工頻2kV電壓,歷時1min 試驗;應無絕緣擊穿或閃絡現象。
11、絕緣電阻:在標準試驗大氣條件下,繼電器各導電端子與外露的非帶電金屬部分或外殼之間,用開路電壓為500V兆歐表測量其絕緣電阻 應不小于20MΩ。
12、工作壽命:繼電器在規定的負荷下為80000次,平均無故障率時間為8萬小時。
五、JSL-11過流繼電器的注意事項
a、無輔助電源產品測試應注意方法:當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次數匝數相當,否則就會由于阻抗不匹配而產生較大的誤差。測試速動的動作速度時,若采用電流通斷法進行測量,由于繼電器內部工作電源需要一定的建立時間,會產生較大誤差,而在正常工作時,由于工作電源是存原的,速度會快得多。同理,在用通斷法測量延時時間時,也會產生誤差。
b、無輔助電源產品的動作指示:當繼電器的速斷出口和延時出口后,繼電器面板上的動作指示燈會保持動作記錄;在繼電器動作返回后,動作指示燈需手動復歸。
