JY-13A電壓繼電器參數及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-27 16:37 瀏覽次數:360 〖返回〗

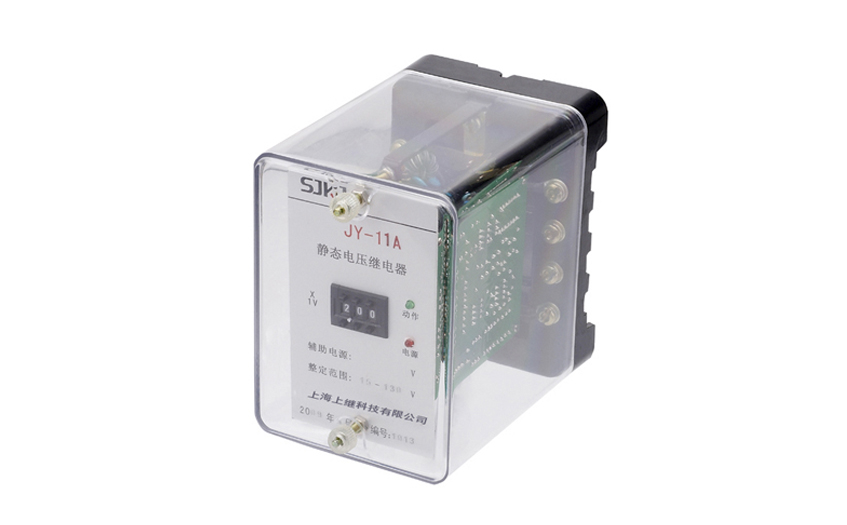

JY-13A電壓繼電器

一、JY-13A電壓繼電器的說明

JY-13A靜態電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器, 精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬,且作為低電壓繼電器使用 無抖動現象, 提供輔助電源后完全可以替代電磁型電壓繼電器,輔助電源采用開關電源變換,交直流通用,工作范圍大,從100-300V均能可靠工作。

JY系列靜態電壓繼電器分為三個系列:JY-10、JY-20、JY-30,可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。 本繼電器采用撥碼開關整定電壓值, 用倍率開關切換,改變整定值無需校驗;整定范圍寬,有利于用戶壓縮庫存品種。

二、JY-13A電壓繼電器的參數

1、輔助電源:AC、DC、100~220V

2、過載能力:交流回路允許長期接通1.2倍額定值。

3、電壓整定范圍1~240V,40~440V,級差1V。

4、功率消耗:

a、交流回路功耗小于1VA(交流額定值100V時)

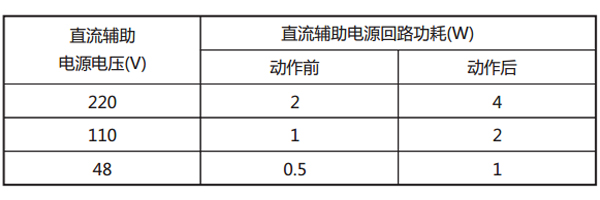

b、直流回路功耗:見下表

5、整定誤差

a、整定值在1V-440V范圍內,整定平均誤差的絕對值不大于3%,平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在基準條件下,同一整定值上測量的5次動作值的**值和最小值應不大于的4%。

c、在-10℃~50℃的溫度下,任一整定點誤差的絕對值應不大于整定值的4%。

d、在輔助電壓80~110%變化范圍內,任一整定值整定誤差的絕對值應不大于4%。

6、動作時間

a、過電壓繼電器:1.2倍整定值的動作時間不大于25ms;2倍整定值的動作時間不大于20ms;

b、低電壓繼電器:0.5倍整定值的動作時間不大于20m。

7、返回系數

a、過電壓繼電器返回系數為0.85~0.95;

b、低電壓繼電器返回系數為1.02~1.12;

8、返回時間:不大于27ms。

三、JY-13A電壓繼電器的調試方法

1. 繼電器在使用前應檢查有無在運輸中產生的損壞,即將繼電器整定在第一整定點上,用手將可動系統往磁極方向轉動,然后放開,可動系統應當轉回到原來位置,直到止擋。

2. 繼電器重新調整時,必須保證:

a. 可動系統的軸向活動量在0.15~0.25mm之間;

b. 動片和磁極間的氣隙應均勻,在任何動作情況下,動片和磁極不應相碰;

c. 在動作過程中,可動系統不得停滯在中間位置;

d. 當指針由第一刻度旋向**刻度時,游絲各圈不得相碰;

e. 當觸點在打開位置時,動靜觸點間總氣隙不小于1.5mm;

f. 靜觸點片和限制片間的間隙為0.1mm~0.3mm。

3. 繼電器最小整定值的調整,主要是改變游絲的反作用力的大小,**整定值的調整主要是改變動片和磁極間的氣隙等。

四、JY-13A電壓繼電器的絕緣性能

a. 絕緣電阻不小于300MΩ。

b. 介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值)、50Hz的交流電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

五、JY-13A電壓繼電器的結構

電壓繼電器分為凸出式固定結構,凸出式插拔式結構,嵌入式插拔結構等,并有透明的塑料外罩,可以觀察繼電器的整定值和規格等。

電壓繼電器磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定范圍變化一倍。

電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流(以A為單位),對于電壓繼電器是線圈并聯時的電壓(以V為單位)。轉動刻度盤上的指針,以改變游絲的反作用力矩從而可以改變繼電器的動作值。
