JY8-11電壓繼電器參數及接線圖-上海上繼科技有限公司

發表時間:2019-07-25 16:39 瀏覽次數:392 〖返回〗

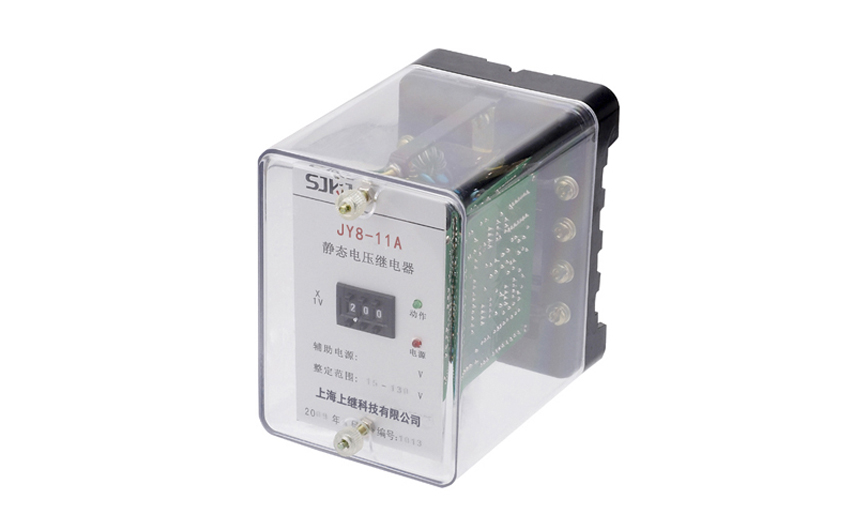

JY8-11電壓繼電器

一、JY8-11電壓繼電器的用途

JY8-11集成電路電壓繼電器是靜態型、瞬動、交流電壓繼電器。用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護和低電 壓閉鎖的動作元件。繼電器采用數碼撥輪開關,專用開關穩壓電源,高性能中間繼電器,確保整機安全可靠。

JY8靜態電壓繼電器是專為替代DY系列繼電器而設計的升級產品,整定值在15V以上者不需要加直流輔助電源。該產品同時具備精度高、功耗小、 動作時間快、返回系數高、整定直觀方便、整定范圍寬以及作為低電壓使用時無抖動現象等優點。而且繼電器外型尺寸及接線端子與DY系列 完全相同,替換方便。

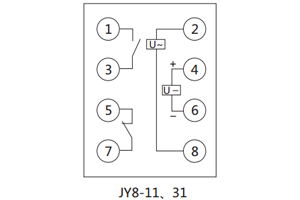

、JY8-11電壓繼電器的接線圖

接線圖

、JY8-11電壓繼電器的參數

1.電壓整定范圍

a) A: 1V ~140V(需輔助直流電源);

b) B: 15V~130V ;

c) C: 80V~240V ;

d) D: 180V~440V 。

2.額定輔助直流電壓: 48V、110V、220V。

3.功率消耗

a)交流回路功耗:在**整定電壓值時,繼電器的功耗不大于2.5VA;

b)直流回路功耗:在額定輔助直流電壓下,繼電器功率不大于4W。

4.直流輔助電壓允許變化范圍:0.8-1.1倍額定值。

5.動作時間

a)過電壓繼電器:從0.8倍整定值升至1.2倍整定值時動作時間不大于25ms。

b)低電壓繼電器:從2倍整定值降至0.8倍整定值時動作時間不大于25ms。

6.返回時間

a)過電壓繼電器:從1.2倍整定值降至0.8倍整定值時,返回時間不大于25ms。

b)低電壓繼電器:從0.8倍整定值升至2倍整定值時,返回時間不大于25ms。

7.返回系數

a)過電壓繼電器返回系數不小于0.9。

b)低電壓繼電器返回系數不大于1.1。

8.整定誤差:在基準條件下,電壓整定誤差不大于5%。

9.觸點性能: 繼電器觸點在電壓不大于250V,電流不大于2A的直流有感負荷(時間常數為5ms±0.75ms)電路中,斷開容量為50W,在電壓不大于 250V,電流不大于1A的交流電路中(功率因數為0.4±0.1)斷開容量為250VA。

10.絕緣電阻 繼電器各電路對外露的非帶電金屬部分及無電氣聯系的各回路之間的絕緣電阻應不小于300MΩ。

11.介質強度 繼電器各電路對外露的非金屬部分之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值)、50Hz的交流試驗電壓,歷時1min 試驗,應無絕緣擊穿或閃絡現象。

12.工作條件

a) 使用地點不允許有爆炸危險的介質,周圍介質中不含有腐蝕金屬和破壞金屬的氣體及 導電介質,不允許充滿水蒸汽及有嚴重的霉菌存在;

b) 使用地點不允許有較強的振動和沖擊;

c) 使用地點應具有防御雨、雪、風、沙的設備;

d) 使用地點不允許超過1.5mT的外磁感應強度。

13.電氣抗干擾繼電器應符合GB7261和GB6261《靜態型繼電器及保護裝置的電氣抗干擾試驗》。

、JY8-11電壓繼電器的動作可靠性

a. 在動作電壓或返回電壓下,繼電器動作過程中的可動系統不應停滯在中間位置。

b. 當對線圈突然施加1.75倍的整定電壓激勵量時,其動合觸點應無抖動地閉合。

c. 當無外來碰撞和振動,繼電器的整定值整定在銘牌中部(或大于中部整定值)時,過電壓繼電器激勵量為整定電壓的0.6倍,繼電器的動斷觸點應可靠地閉合,動合觸點應可靠地斷開;低電壓繼電器激勵量不低于整定電壓的1.5倍,繼電器的動斷觸點應可靠地斷開,在0.6倍的整定電壓(或更低)時,繼電器的動斷觸點應可靠地閉合。

、JY8-11電壓繼電器的介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值)、50Hz的交流電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。
