JY-B/3電壓繼電器接線圖及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-25 08:32 瀏覽次數:338 〖返回〗

JY-B/3電壓繼電器

一、JY-B/3電壓繼電器的介紹

電壓繼電器是一種電子控制器件,它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路),通常應用于自動控制電路中,它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動原件。

、JY-B/3電壓繼電器的整定方法

本繼電器采用數字撥盤整定,三位數字從左到右分別為百位、十位、個位,三位數字即為整定的電壓。列如:三位數字是220,即為220V。由于本系列繼電器采用開關電源,所以輔助電源無須考慮極性,只要電壓符合即可,被測電壓無須考慮串、并接法,只要按接線圖接入即可。

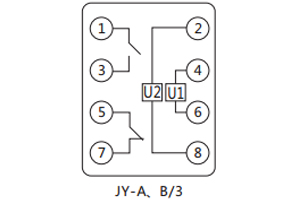

、JY-B/3電壓繼電器的接線圖

接線圖

、JY-B/3電壓繼電器的絕緣性能

a. 絕緣電阻不小于300MΩ。

b. 介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間,能承受2kV(有效值)、50Hz的交流電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

、JY-B/3電壓繼電器的開孔尺寸

開孔尺寸
