JZY-213X中間繼電器技術要求及特點-上海上繼科技有限公司

發表時間:2019-07-24 09:41 瀏覽次數:250 〖返回〗


一、JZY-213X靜態中間繼電器

額定值

電壓額定值:額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值:動作電壓直流應不大于額定電壓70%,交流應不大于額定電壓75%;

返回值:返回電壓應不小于10%額定電壓。

動作時間和返回時間大不于15ms。

功率消耗:在額定電壓下不大于5W/5VA。

二、JZY-213X靜態中間繼電器

概述


JZY-209X靜態中間繼電器采用集成電路原理構成,具有良好的抗振動,適用于各種電力繼電保護和自動控制裝置中,以增加保護和控制回路的觸點容量和觸點數量

三、JZY-213X靜態中間繼電器主要性能

常規100V和220V的電磁型中間繼電器所用導線很細,匝數也多,造成容易斷線,可靠性低,動作時間和返回時間本系列中l(wèi)間繼電器采用靜態電子控制回路控制多個密封進口中間同時導通或斷開。 具有以下性能和特點

1、采用高性能密封繼電器、防潮、防塵、不斷線、可靠性高。

2、動作電壓準確,返回系數高,無抖動,功耗低,多個特點同時動作或返回(可控性100%) 。

3、繼電器動作后有燈光指示、有電源指示。

4、繼電器的電氣壽命和機械壽命長。

5、絕緣耐壓水平高。觸點容量大,觸點接觸電阻小。

6、抗干流特性好,可使用于強干擾或電源電壓質量很差的場所

四、JZY-213X靜態中間繼電器

電磁兼容

A,震蕩波抗擾度檢驗符合IEC60255-22-1:1988的規定:III級;

B,靜電放電抗擾度檢驗符合IEC60255-22-2:1996的規定:III級;

C,射頻電磁場輻射抗擾度檢驗符合IEC60255-22-2:1989的規定:III級;

d,電快速瞬變脈沖群抗擾度檢驗符合IEC60255-22-4:1992的規定:IV級;

e,浪涌抗擾度檢驗符合IEC60255-22-5:2002的規定:III級;

f,射頻傳導抗擾度檢驗符合IEC60255-22-6:2001的規定:III級;

g,工頻抗擾度檢驗符合IEC50255-22-7:2003的規定:A級;

h,工頻磁場抗擾度檢驗符合IEC61000-4-8:1993的規定:V級;

i,脈沖磁場抗擾度檢驗符合IEC61000-4-9:1993的規定:IV級;

j,阻尼震蕩磁場抗擾度檢驗符合IEC61000-4-10:1993的規定:IV級;

K,諧波電流發射限值檢驗符合IEC61000-3-2:2001的規定:A級;

l,電壓波動和閃爍的限制檢驗符合IEC61000-3-3:1994的規定;

m,傳導發射限值檢驗符合IEC60255-25:2000的規定。

五、JZY-213X靜態中間繼電器

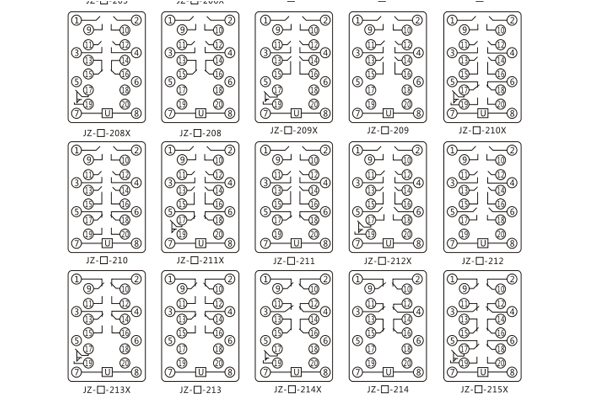

內部接線圖及外引接線圖


六、JZY-213X靜態中間繼電器

外形及開孔尺寸
