SJ23-32時間繼電器技術參數及結構簡介-上海上繼科技有限公司
發表時間:2019-07-20 10:34 瀏覽次數:372 〖返回〗一、SJ23-32時間繼電器

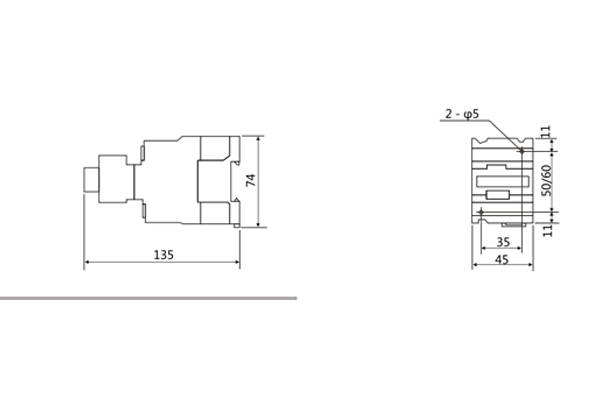

外形及開孔尺寸
二、SJ23-32時間繼電器

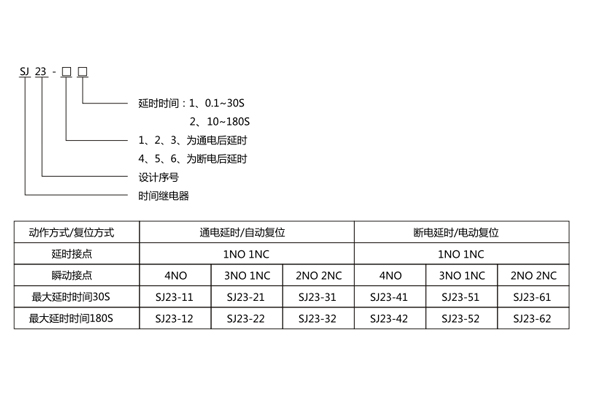

型號命名及含義
三、SJ23-32時間繼電器分類
按其工作原理的不同,時間繼電器可分為空氣阻尼式時間繼電器、電動式時間繼電器、電磁式時間繼電器、電子式時間繼電器等。
(1)空氣阻尼式時間繼電器利用空氣通過小孔時產生阻尼的原理獲得延時。其結構由電磁系統、延時機構和觸頭三部分組成。電磁機構為雙口直動式,觸頭系統為微動開關,延時機構采用氣囊式阻尼器。
(2)電子式時間繼電器
電子式時間繼電器是利用RC電路中電容電壓不能躍變,只能按指數規律逐漸變化的原理,即電阻尼特性獲得延時的。
特點:延時范圍廣,最長可達3600 S,精度高,一般為5%左右,體積小,耐沖擊震動,調節方便。
(3)電動機式時間繼電器
電動機式時間繼電器是利用微型同步電動機帶動減速齒輪系獲得延時的。
特點:延時范圍寬,可達72小時,延時準確度可達1%,同時延時值不受電壓波動和環境溫度變化的影響。
電動機式時間繼電器的延時范圍與精度是其他時間繼電器無法比擬的,其缺點是結構復雜、體積大、壽命低、價格貴,準確度受電源頻率影響。
(4)電磁式時間繼電器。電磁式時間繼電器是利用電磁線圈斷電后磁通緩慢衰減的原理使磁系統的銜鐵延時釋放而獲得觸點的延時動作原理而制成的,它的特點是觸點容量大,故控制容量大,但延時時間范圍?。壬圆?,主要用于直流電路的控制中。
四、SJ23-32時間繼電器使用注意
1、要保持時間繼電器的清潔,否則誤差會增大。
2、用前檢查電源電壓與頻率是否與時間繼電器的電壓與頻率相符。
3、根據用戶要求選擇時間繼電器的控制時間的長短。
4、流產品要注意按電路圖接線,注意電源的極性。
5、盡量避免在振動明顯、陽光直射、潮濕及接觸油的場合使用。
五、SJ23-32時間繼電器簡述
時間繼電器是電氣控制系統中一個非常重要的元器件,在許多控制系統中,需要使用時間繼電器來實現延時控制。時間繼電器是一種利用電磁原理或機械動作原理來延遲觸頭閉合或分?jǐn)嗟淖詣涌刂齐娖?。其特點是,自吸引線圈得到信號起至觸頭動作中間有一段延時。時間繼電器一般用于以時間為函數的電動機起動過程控制。
時間繼電器的主要功能是作為簡單程序控制中的一種執行器件,當它接受了啟動信號后開始計時,計時結束后它的工作觸頭進行開或合的動作,從而推動后續的電路工作。一般來說,時間繼電器的延時性能在設計的范圍內是可以調節的,從而方便調整它的延時時間長短。單憑一只時間繼電器恐怕不能做到開始延時閉合,閉合一段時間后,再斷開,先實現延時閉合后延時斷開,但總體上說,通過配置一定數量的時間繼電器和中間繼電器都是可以做到的。
上海上繼科技有限公司(專注時間繼電器生產廠家)銷售熱線:021-57233089 QQ:1932551438
(以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
