DY-38/Z電壓繼電器安裝尺寸及技術數據-上海上繼科技有限公司

發表時間:2019-07-16 13:36 瀏覽次數:511 〖返回〗

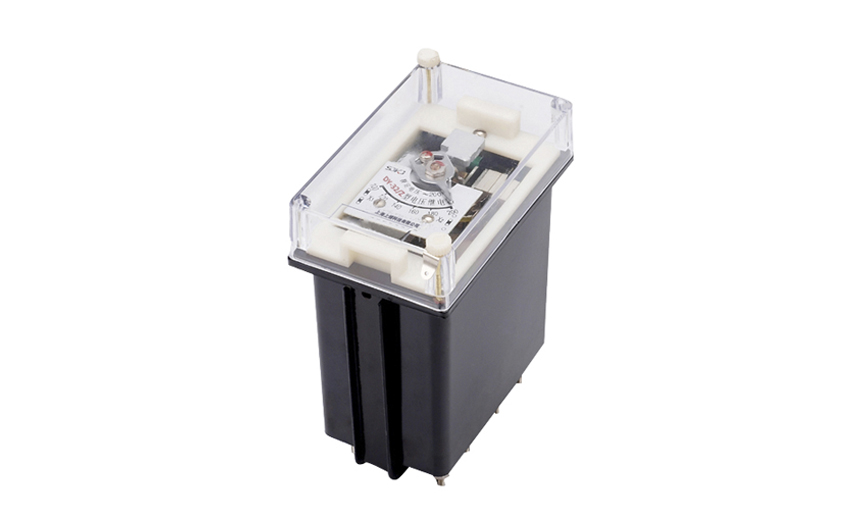

DY-38/Z電壓繼電器

一、DY-38/Z電壓繼電器的概述

電壓繼電器是一種電子控制器件,它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路),通常應用于自動控制電路中,它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動原件。

、DY-38/Z電壓繼電器的結構

DY-38/Z電壓繼電器為插拔式結構,嵌入式安裝,并有透明的塑料外罩,可以方便地觀察繼電器的電壓整定值及規格,安裝方式亦為凸出式安裝。插拔式結構便于調整和維修,繼電器出廠時,工廠提供安裝和接線的成套零件及按合同供給的備品備件。

、DY-38/Z電壓繼電器的原理

交流電壓經整流濾波后加在電磁型電壓繼電器的線圈兩端,線圈所產生的電磁力矩與游絲的反作用力矩相比較而動作。由于交流電壓經整流濾波 后避免了電壓過零點,從而避免了因其產生的電磁力矩因電壓過零而引起的抖動現象,提高了電壓繼電器工作的可靠性。

、DY-38/Z電壓繼電器的技術數據

1.返回系數不大于1.25。

2.動作電壓一致性不大于5%。

3.動作時間不大于0.15s,即當工作電壓為0.5倍整定電壓時的動作時間不大于0.15s。

4.整定值誤差不超過±5%。

、DY-38/Z電壓繼電器的安裝尺寸

安裝尺寸
