DY-35/Z電壓繼電器原理及接線圖-上海上繼科技有限公司

發表時間:2019-07-16 12:59 瀏覽次數:523 〖返回〗

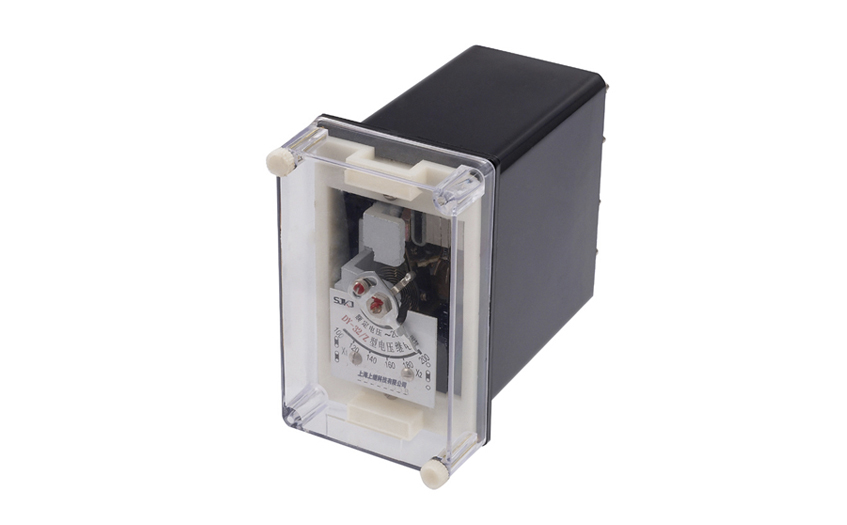

DY-35/Z電壓繼電器

一、DY-35/Z電壓繼電器的用途

DY-35/Z電壓繼電器主要用于電力系統繼電保護線路中,作為低電壓閉鎖的動作元件。

二、DY-35/Z電壓繼電器的原理

DY-35/Z電壓繼電器采用整流型原理,磁系統有兩個線圈,線圈出頭接在整流橋輸出端,兩個整流橋輸入端接在底座端子②、⑥、④、⑧上,用戶可 根據需要串、并聯,因而可使繼電器整定范圍變化一倍。 繼電器銘牌的刻度值及額定值是線圈并聯時的,轉動刻度盤上的指針,以改變游絲的機械反作用力矩,從而可以改變繼電器的動作值。

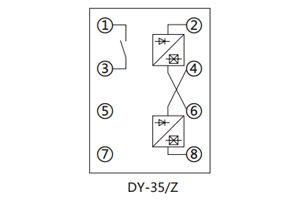

三、DY-35/Z電壓繼電器的接線圖

接線圖

四、DY-35/Z電壓繼電器的參數

1.返回系數不大于1.25。

2.動作電壓一致性不大于5%。

3.動作時間不大于0.15s,即當工作電壓為0.5倍整定電壓時的動作時間不大于0.15s。

4.整定值誤差不超過±5%。

五、DY-35/Z電壓繼電器的動作可靠性

1. 在動作電壓或返回電壓下,繼電器動作過程中的可動系統不應停滯在中間位置。

2. 當對線圈突然施加1.75倍的整定電壓激勵量時,其動合觸點應無抖動地閉合。

3. 當無外來碰撞和振動,繼電器的整定值整定在銘牌中部(或大于中部整定值)時,過電壓繼電器激勵量為整定電壓的0.6倍,繼電器的動斷觸點應可靠地閉合,動合觸點應可靠地斷開;低電壓繼電器激勵量不低于整定電壓的1.5倍,繼電器的動斷觸點應可靠地斷開,在0.6倍的整定電壓(或更低)時,繼電器的動斷觸點應可靠地閉合。
