環境溫度:周圍空氣溫度不超過40℃(上限)，一般地區為-5 ℃(下限)，嚴寒地區可以為-15 ℃ 。環境溫度過高,金屬的導電率會減低,電阻增加,表面氧化作用加劇;另一方面, 過高的溫度,也會使柜內的絕緣件的壽命大大縮短,絕緣強度下降.反之,環境溫度過低,在絕緣件中會產生內應力,最終會導致絕緣件的破壞。

開關柜溫升實驗標準

周圍空氣溫度

按規定條件測定的圍繞整個開關設備的周圍空氣的平均溫度。 注:對于安裝在外殼內部的開關裝置或斷路器，周圍空氣溫度是指外殼外部的空氣溫度。

戶內開關設備和控制設備

在溫升試驗規定的條件下，當周圍空氣溫度不超過40 C時，開關設備和控制設備任何部分的溫升不應該超過規定的溫升極限

周圍空氣溫度不超過40 °C,且在24 h內測得的平均值不超過35 °C。

**周圍空氣溫度的優選值為-5 °C,-15 °C和-25 °C

陽光輻射的影響可以忽略。

海拔不超過1000 m。

周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染。如果用戶 沒有特殊的要求，制造廠可以認為不存在這些情況。

開關柜溫度和濕度標準

對于安裝在周圍空氣溫度可能超出規定的正常使用條件范圍處的設備，優先選用的**和 **溫度的范圍規定為：

對嚴寒氣候，-50 °C和+40 °C；

對酷熱氣候，-5 °C和+55 °C。

在暖濕風頻繁出現的某些地區，溫度的驟變會導致凝露，甚至在戶內也會這樣。 在濕熱帶戶內條件下，在24h內測得的相對濕度的平均值可以達到98%。

高壓開關柜內除滑動連接點外，母線的允許溫升為75K，考慮環境溫度（比如35度），則正常運行時的**溫度不能超過110度（75K+35度）。 型式試驗時考核按照溫升75K進行考核的。

變壓器室宜采用自然通風，夏季的排風溫度不宜高于45℃，進風和排風的溫差不宜大于15℃。

根據近2年電力系統進行運用光纖測溫設備查找設備運行隱患過程中所出現的問題，現將開關柜及電力線路等設備運行測溫標準確定如下，各單位嚴格執行。

電力架空線路部份

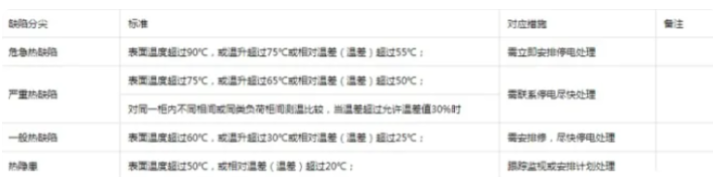

對高壓開關柜設備觸頭部份

2、溫差為用同一檢測儀器相繼測得的不同被測物或同一被測物不同部位之間的溫度差。

3、相對溫差為兩個相應測點之間的溫差與其中較熱點的溫升之比的百分數。相對溫差δ的公式為δτ=(τ1-τ2)/τ1×100%=（T1-T2）/（T1-T0）×100%（式中：τ1和T1————發熱點的溫升和溫度；τ2和T2————正常相對應點的溫升和溫度；τ0————環境參照體的溫度）

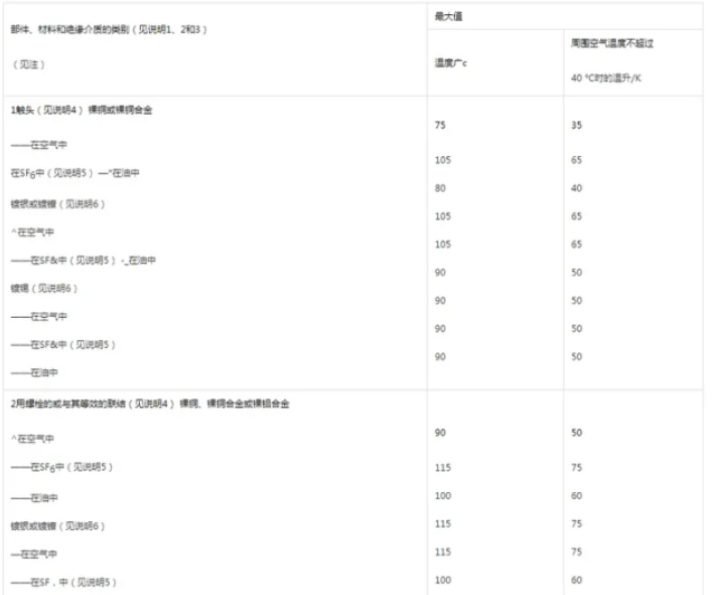

高壓開關設備和控制設備各種部件、材料和絕緣介質的溫度和溫升極限

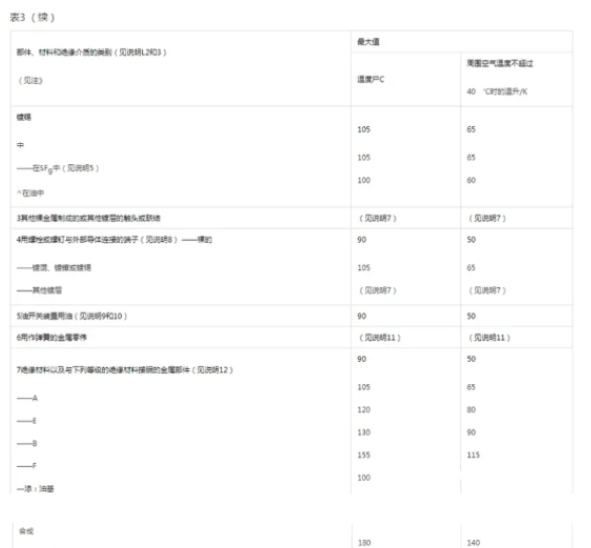

4.5.3表3的說明

作為表3一部分的有關說明如下：

說明1：按其功能，同一部件可以屬于表3列出的幾種類別。在這種情況下，允許的**溫度和溫 升值是相關類別中的**值。

說明2：對真空開關裝置，溫度和溫升的極限值不適用于處在真空中的部件。其余部件不應該超過 表3給出的溫度和溫升值。

說明3：應注意保證周圍的絕緣材料不遭到損壞。

說明4：當接合的零件具有不同的鍍層或一個零件是裸露的材料制成的，允許的溫度和溫升應 該是：

a） 對觸頭，表3項1中有**允許值的表面材料的值；

b） 對聯結，表3項2中有**允許值的表面材料的值。

應該采取預防措施來減少由于開關裝置的溫度和周圍空氣溫度的變化之間的時間滯后引起的變化 和誤差。

對于線圈，通常采用電阻變化來測量溫升（參見附錄H）.只在使用電阻法不可行時才允許使用其 他的方法。

除線圈以外的各部分的溫度（其溫度限值已有規定）應該用溫度計、熱電偶或其他適用的傳感器件 來測量，它們應被放在可觸及的最熱點上。如果需要計算熱時間常數，在整個試驗過程中應按一定的時 間間隔記錄溫升。

浸入液體介質中元件的表面溫度只應該使用緊貼在元件表面的熱電偶來測量。液體介質本身的溫 度應該在它的上層測量。

使用溫度計或熱電偶測量時，應該采取以下的預防措施：

a） 溫度計的球泡或熱電偶應該防止來自外部的冷卻（如用干燥清潔的羊毛等遮蓋）。然而，被保 護的面積和受試電器的冷卻面積相比應該是可以忽略的；

b） 應該保證溫度計或熱電偶與受試部分的表面之間具有良好的導熱性；

c） 如果在變化的磁場中使用球泡形溫度計,酒精溫度計比水銀溫度計更為適宜，因為后者更易受 到變化磁場的影響。

為了計算熱時間常數，在不超過30 min的時間段內，試驗過程中應該進行足夠的溫度測量，并應記 錄在試驗報告或等效的文件中，

6.5.4周圍空氣溫度

周圍空氣溫度是開關設備和控制設備周圍空氣（對于封閉開關設備和控制設備是指外殼外面的空 氣）的平均溫度。它應該在試驗期間至少使用三只均勻布置在開關設備和控制設備周圍、處在載流部件 的平均高度上并距開關設備和控制設備1 m處的溫度計、熱電偶或其他溫度檢測器件來測量。應該防 止溫度計或熱電偶受氣流以及熱的過分影響。

為了避免溫度快速變化造成的讀數誤差，可以把溫度計或熱電偶放入裝有0-5 L油的小瓶中”

在最后四分之一的試驗期間，周圍空氣溫度的變化在1 h內不應該超過1 K。如果因試驗室不利的

溫度條件而不可能達到時，可以用在相同條件下但不通過電流的一臺相同的開關設備和控制設備的溫 度來代替周圍空氣溫度。這臺附加的開關設備和控制設備不應受到不適當熱量的影響。

試驗時的周圍空氣溫度應該高于+ 10 °C,但低于+ 40 °C。在周圍空氣溫度的這一范圍內，不應該 進行溫度值的修正。
