DY-45電壓繼電器參數及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-16 09:02 瀏覽次數:309 〖返回〗

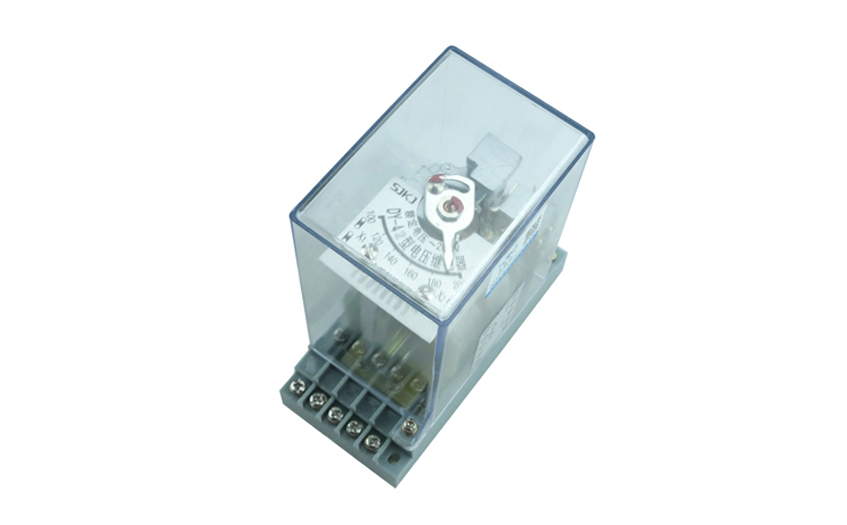

DY-45電壓繼電器

一、DY-45電壓繼電器的用途

DY-45導軌式電壓繼電器用于繼電保護線路中,作為過電壓保護或低電壓閉鎖的動作元件;本繼電器適合安裝在開關柜內,外殼為凸出式固定結構,也可卡裝在35min的道軌上,具有體積小、外形直觀,安裝接線方便等優點。

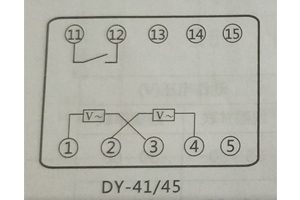

、DY-45電壓繼電器的接線圖

接線圖

、DY-45電壓繼電器的參數

1.繼電器刻度極限誤差:不大于6%。

2.動作值的變差:不大于6%。

3.對于DY-41、42、43過電壓繼電器的返回系數不小于0.8;DY-46、47、48欠電壓繼電器的返回系數不大于1.25。

4.動作時間

4.1 對于過電壓繼電器 在1.1倍動作值時,動作時間不大于0.12s;在2倍動作值動作時間不大于0.04s。

4.2 對于低電壓繼電器 當繼電器的工作電壓為0.5倍整定電壓時,動作時間不大于0.15s。

5. 過電壓能力:當線圈并聯時,在最小整定值處,將電壓由零均勻地上升到1.05~2.2倍整定電壓,在此范圍內,繼電器不應有使得動合 觸點不工作的振動。經此試驗后,繼電器應仍能滿足技術條件的要求。

6. 過電壓:繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。

7. 當無外來的碰撞和振動時。過電壓繼電器的各整定(第一點除外)位置上的工作電壓為0.6倍整定值時,其動斷觸點應可靠地閉合電路。

8. 低電壓繼電器在工作電壓為0.6倍整定電壓或更低時,其動斷觸點應無抖動的閉合。

9. 當無外來的碰撞和振動時,低電壓繼電器各整定位置上的工作電壓不低于1.5倍整定電壓時,其動合觸點應當可靠 地閉合電路。

10. 在動作電壓和返回電壓下;繼電器的可動系統不應當停滯在中間位置。

11. 當周圍空氣的相對濕度不大于85%,繼電器的電路對殼(外殼上的非導電金屬部分)的絕緣電阻,用500V兆歐表測量應當不小于300MΩ。

12. 繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣,能耐受50Hz交流電壓2kV歷時1min的試驗。

13. 觸點斷開容量:當電壓不大于250V及電流不大于2A時,觸點的斷開功率,在具有電感負荷的直流電路(時間常數不大于5×10 s)中為 50W,在交流電路中為250VA。

14. 功率消耗:在最小整定值處,繼電器的線圈所消耗的功率不超過20VA。

15. 當周圍介質溫度為+40℃時,繼電器在表2和表3所示的長期允許電流,電壓下長期工作時,不會有絕緣和其他電氣元件的損壞,而線 圈的溫升不大于65℃。

16. 壽命:繼電器電壽命500次,機械壽命為5000次。

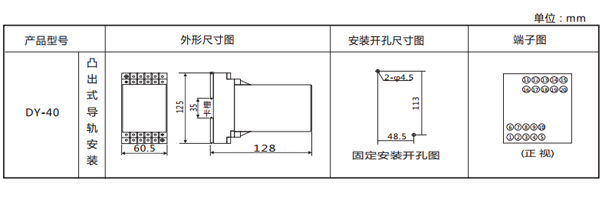

、DY-45電壓繼電器的開孔尺寸

開孔尺寸
